电量传感器

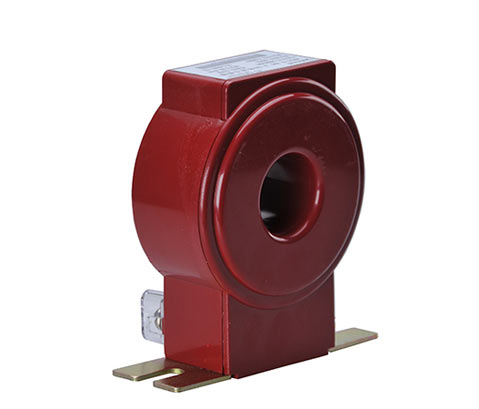

浇注式电流互感器

分享: 0

该产品主要用于计量,与收费电表配合使用,产品一次接线采用直接式,二次电流信号及一次电压信号接线用透明接线罩罩好后铅封,以防止窃电。

  • 产品简介
  • 技术参数
  • 产品选型
  • 外形尺寸
  • 产品报价

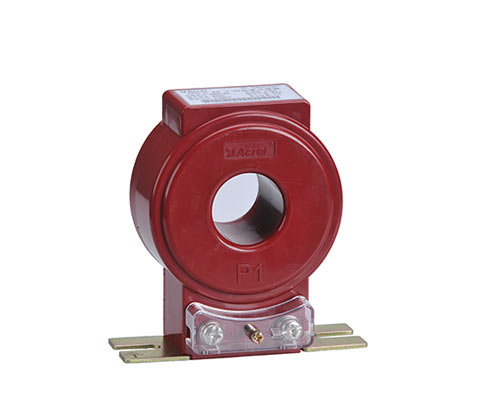

● LQZJ4-0.66(AKH-0.66/Q)型计量用电流互感器
功能:

该产品主要用于计量,与收费电表配合使用,产品一次接线采用直接式,二次电流信号及一次电压信号接线用透明接线罩罩好后铅封,以防止窃电。

应用范围:

电能计量回路。

订货范例:

具体型号:LQZJ4-0.66/30 300A/5A
技术要求:额定电流比300A/5A;准确级0.2S级;额定负荷10VA。
通讯协议:无
辅助电源:无

● LMZD-0.66(AKH-0.66ZD系列计量型电流互感器
功能:

该系列产品与收费电能表配合使用,产品采用环氧浇注绝缘,二次接线端子采用透明接线罩罩好后铅封,以防止窃电,产品准确级为0.2S和0.5S,产品性能完全满足国家电网公司企业标准Q/GDW572-2010要求。

应用范围:

计量

订货范例:

具体型号:AKH-0.66/ZD1 200A/5A
技术要求:额定电流比200A/5A;准确级0.2S级;额定负荷10VA。
通讯协议:无
辅助电源:无

● AKH-0.66/J系列计量型电流互感器
功能:

该系列产品与测量仪表和其他测控装置配套使用,产品采用环氧浇注绝缘,二次接线端子采用透明接线罩罩好后铅封,以防止窃电,产品准确级可达0.2S,产品等效于LMZ-0.5和LMZJ-0.66,性能完全满足国家标准GB1206-2006等效IEC60044-1:2003要求。

应用范围:

低压配电系统测量、计量用

订货范例:

具体型号:AKH-0.66/J-30I 150A/5A
技术要求:额定电流比150A/5A;准确级1级;额定负荷2.5VA;穿心匝数1匝。
通讯协议:无
辅助电源:无

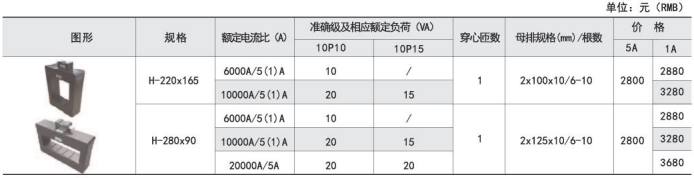

● AKH-0.66/H系列电流互感器
功能:

容量大,防护等级为IP65,适用于变压器低压测量,保护等级可达10P20,能够有效的对电动机进行短路或过载保护。方形孔型,可穿越铜排,一般配继电保护使用,可与ARD3T电动机保护器单元、ALP线路保护配套使用,也可以与ABB的SPAJ140C继电器配合使用。

应用范围:

变压器低压测量

订货范例:

具体型号:AKH-0.66/H-220×165 6000A/5A
技术要求:额定电流比6000A/5A;准确级10P15;额定负荷30VA;穿心匝数1匝。
通讯协议:无
辅助电源:无
● LQZJ4-0.66(AKH-0.66/Q)型计量用电流互感器

规格型号

额定一次电流

(A)

额定二次电流比(A)

准确级

额定负荷(VA)

短时热稳定电流(kA)

短时动稳定电流(kA)

LQZJ4-0.66/30

30-300

5

  0.2S级

     10

       50

       100

LQZJ4-0.66/40

400-800

LQZJ4-0.66/50

1000-1500

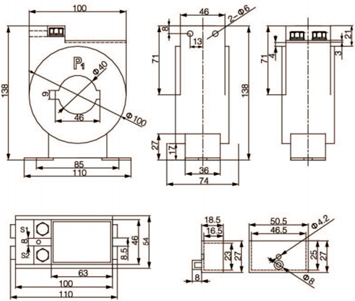

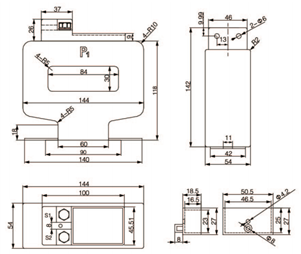

● LMZD-0.66(AKH-0.66ZD系列计量型电流互感器
LFZ1-0.66(AKH-0.66FZ1)

额定一次电流(A)

额定二次电流比(A)

准确级

短时热稳定电流(kA)

短时动稳定电流(kA)

0.2S级

0.5S级

10、15、20、25

30、40、50、60

5、1

10VA

50倍

额定一次电流

100倍

额定一次电流


LMZD1-0.66(AKH-0.66ZD1)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

电缆最大外径(mm)

0.2S级

0.5S级

LMZD1-0.66

(AKH-0.66ZD1)

75/5(1)

5VA

1

30×6/1

Φ30

100-200/5(1)

10VA


LMZD2-0.66(AKH-0.66ZD2)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

电缆最大外径(mm)

0.2S级

0.5S级

LMZD2-0.66

(AKH-0.66ZD2)

200/5(1)

5VA

1

40×8/1

Φ40

250-600/5(1)

10VA


LMZD3-0.66(AKH-0.66ZD3)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

0.2S级

0.5S级

LMZD3-0.66

(AKH-0.66ZD3)

600/5(1)

5VA

1

80×10/1-2

800/5(1)

10VA


LMZD4-0.66(AKH-0.66ZD4)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

0.2S级

0.5S级

LMZD4-0.66

(AKH-0.66ZD4)

800/5(1)

5VA

1

100×10/1-3

1000-1500/5(1)

10VA

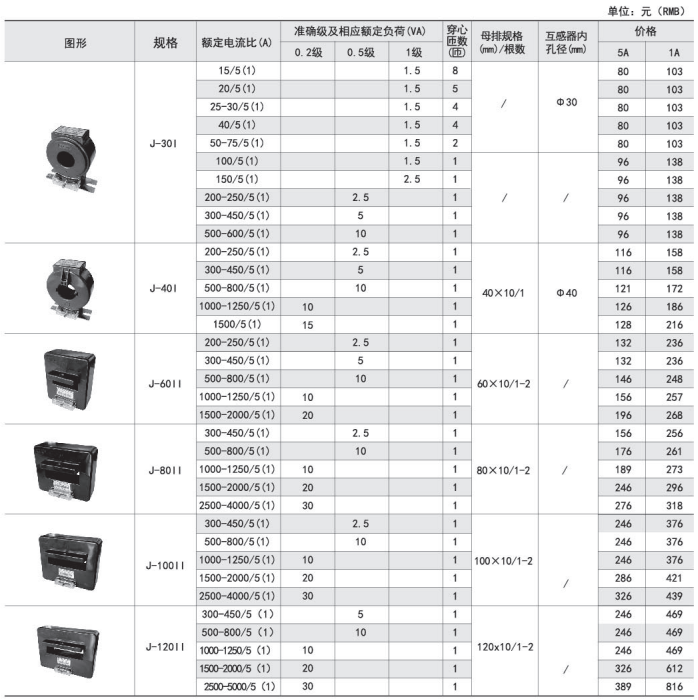

● AKH-0.66/J系列计量型电流互感器

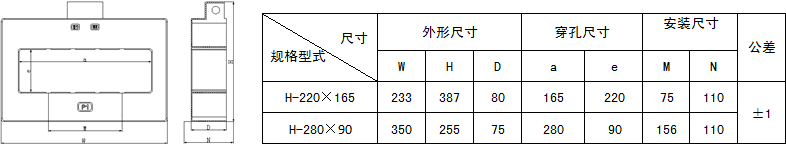

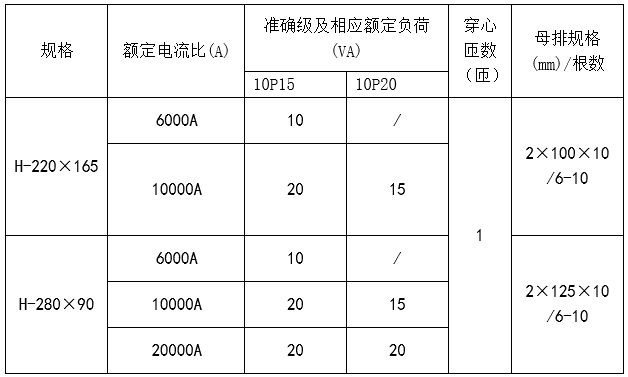

● AKH-0.66/H系列电流互感器

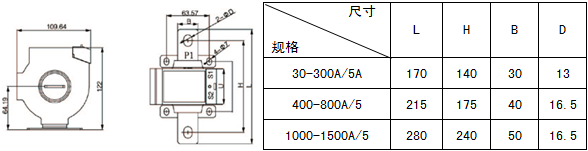

● LQZJ4-0.66(AKH-0.66/Q)型计量用电流互感器

规格型号

额定一次电流

(A)

额定二次电流比(A)

准确级

额定负荷(VA)

短时热稳定电流(kA)

短时动稳定电流(kA)

LQZJ4-0.66/30

30-300

5

  0.2S级

     10

       50

       100

LQZJ4-0.66/40

400-800

LQZJ4-0.66/50

1000-1500


● LMZD-0.66(AKH-0.66ZD系列计量型电流互感器
LFZ1-0.66(AKH-0.66FZ1)

额定一次电流(A)

额定二次电流比(A)

准确级

短时热稳定电流(kA)

短时动稳定电流(kA)

0.2S级

0.5S级

10、15、20、25

30、40、50、60

5、1

10VA

50倍

额定一次电流

100倍

额定一次电流


LMZD1-0.66(AKH-0.66ZD1)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

电缆最大外径(mm)

0.2S级

0.5S级

LMZD1-0.66

(AKH-0.66ZD1)

75/5(1)

5VA

1

30×6/1

Φ30

100-200/5(1)

10VA


LMZD2-0.66(AKH-0.66ZD2)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

电缆最大外径(mm)

0.2S级

0.5S级

LMZD2-0.66

(AKH-0.66ZD2)

200/5(1)

5VA

1

40×8/1

Φ40

250-600/5(1)

10VA


LMZD3-0.66(AKH-0.66ZD3)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

0.2S级

0.5S级

LMZD3-0.66

(AKH-0.66ZD3)

600/5(1)

5VA

1

80×10/1-2

800/5(1)

10VA


LMZD4-0.66(AKH-0.66ZD4)

规格

额定电流比(A)

准确级

穿心匝数

母排规格/根数

0.2S级

0.5S级

LMZD4-0.66

(AKH-0.66ZD4)

800/5(1)

5VA

1

100×10/1-3

1000-1500/5(1)

10VA


● AKH-0.66/J系列计量型电流互感器

● AKH-0.66/H系列电流互感器
● LQZJ4-0.66(AKH-0.66/Q)型计量用电流互感器
● LMZD-0.66(AKH-0.66ZD系列计量型电流互感器
LFZ1-0.66(AKH-0.66FZ1)
LMZD1-0.66(AKH-0.66ZD1)
LMZD2-0.66(AKH-0.66ZD2)
LMZD3-0.66(AKH-0.66ZD3)
LMZD4-0.66(AKH-0.66ZD4)
● AKH-0.66/J系列计量型电流互感器
● AKH-0.66/H系列电流互感器
AKH-0.66ZD(LMZD-0.66)系列计量型电流互感器
AKH-0.66/J系列电流互感器
AKH-0.66/H系列电流互感器
