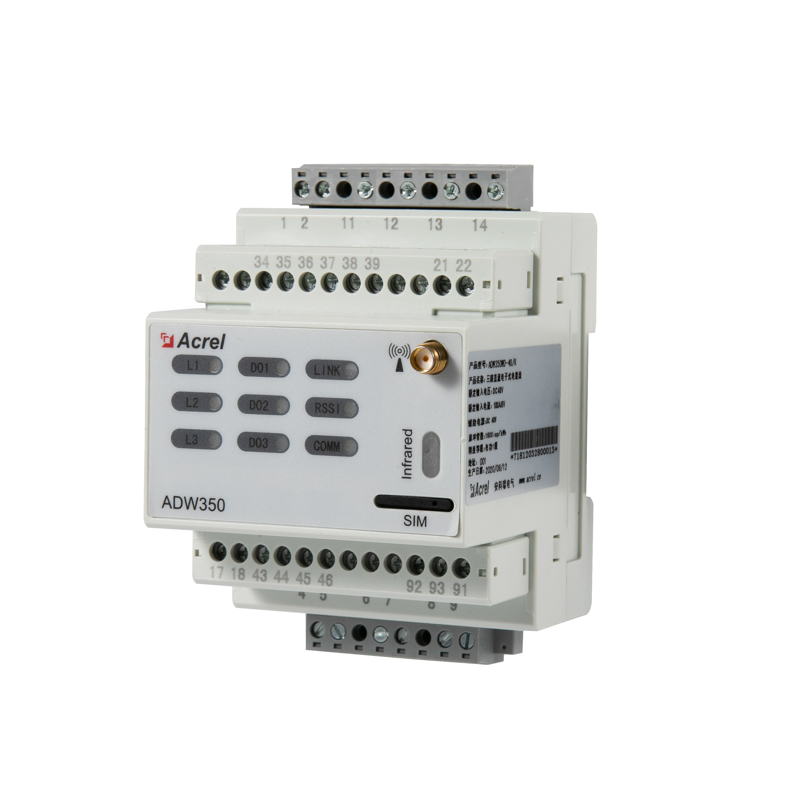

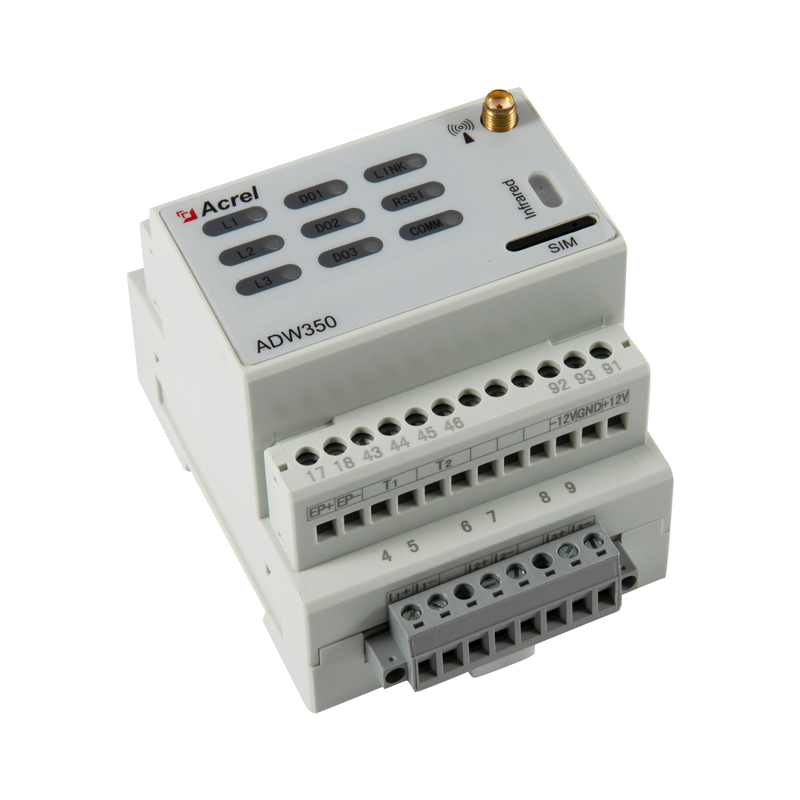

ADW350无线计量仪表

分享： 0

功能：
ADW350无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行 安装使用。可灵活安装于配电箱内，实现对不同区域分布式小基站进行数据监测与负载控制。

服务热线：18702106120
在线咨询
在线咨询
  • 产品简介

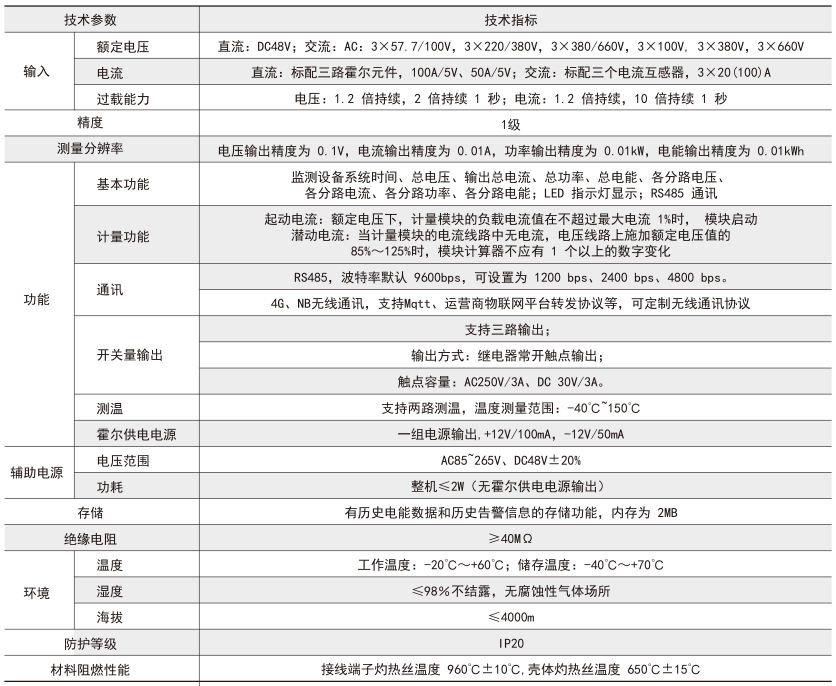

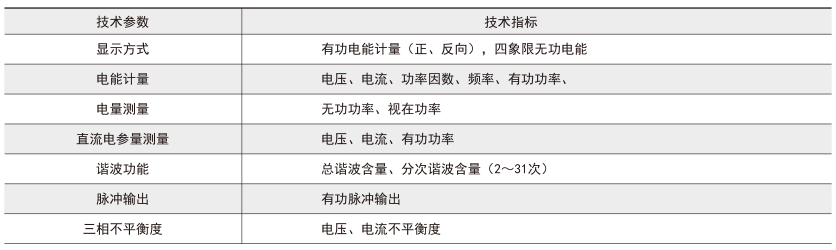

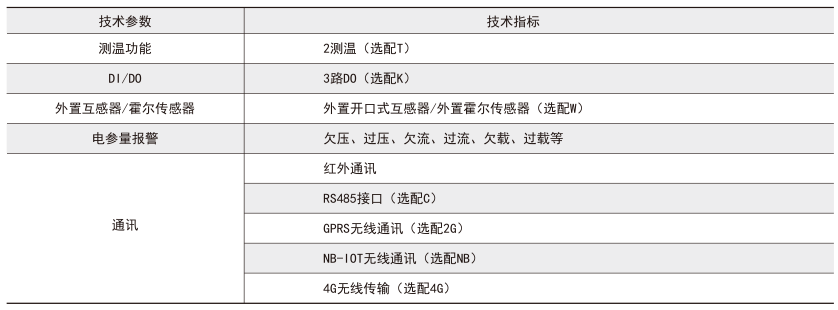

  • 技术参数
  • 产品选型
  • 外形尺寸

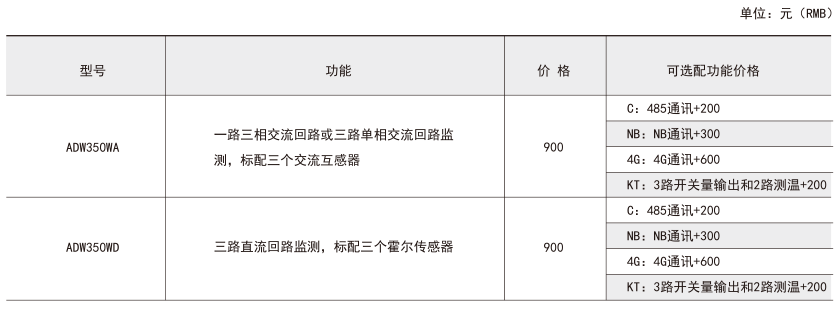

  • 产品报价
应用范围：
ADW350无线计量仪表有交流、直流之分，适用于计量低压网络用电监测、电信基站用电监测、太阳能供电计量等场合。

订货范例：
具体型号：ADW350WA-4G-T
规格：AC 3*220/380V ，AC 3*20（100）A
选配功能：4G，T（测温）

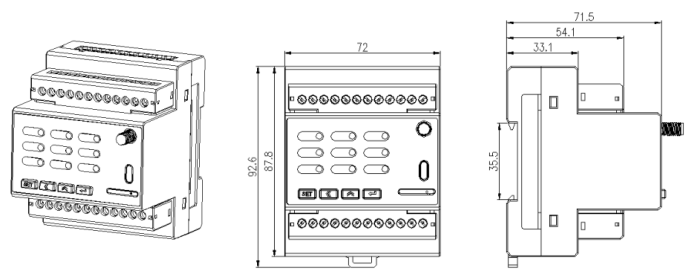

ADW350尺寸图

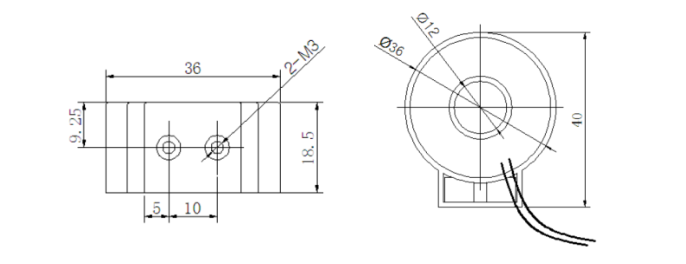

ADW350WA 20(100)A配套互感器尺寸图

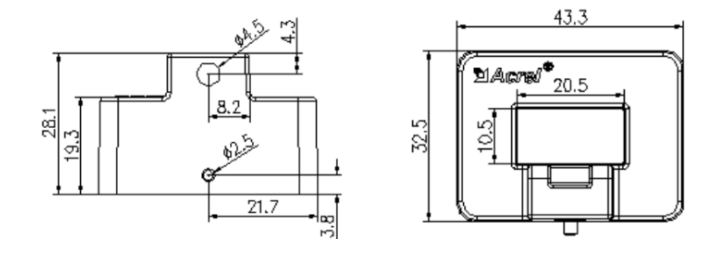

ADW350WD配套霍尔电流传感器AHKC-BS尺寸图


ADW350WA 20(100)A配套互感器尺寸图
