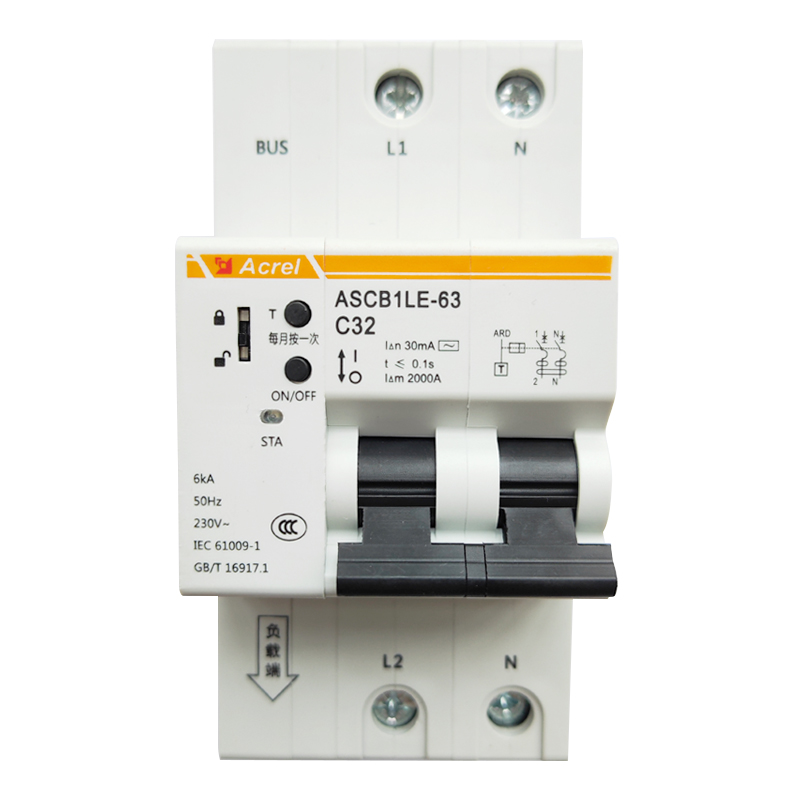

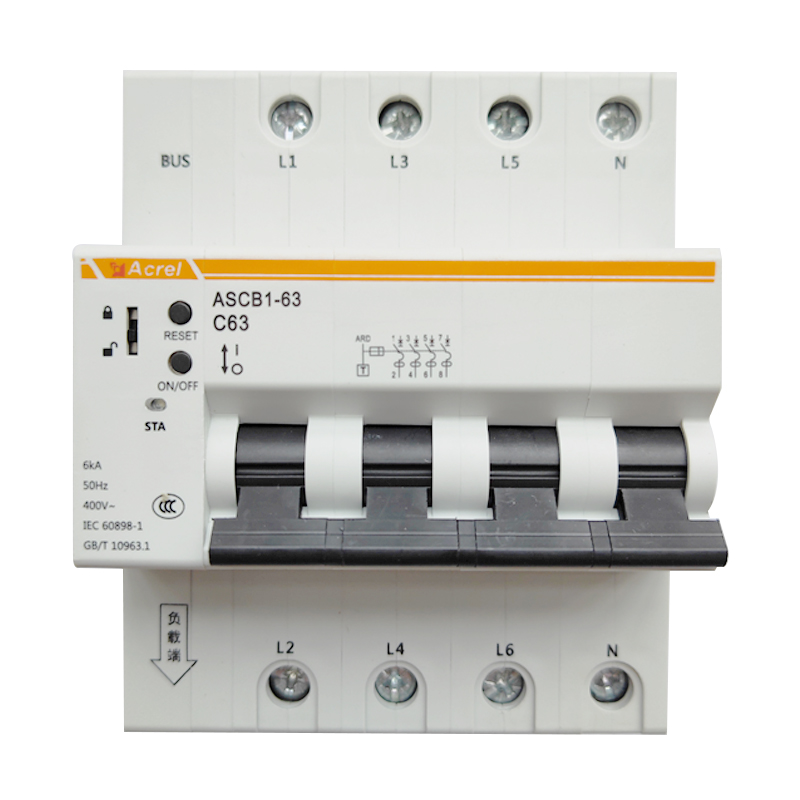

ASCB1系列智能微型断路器

分享: 0

  • 产品简介
  • 技术参数
  • 产品选型
  • 外形尺寸

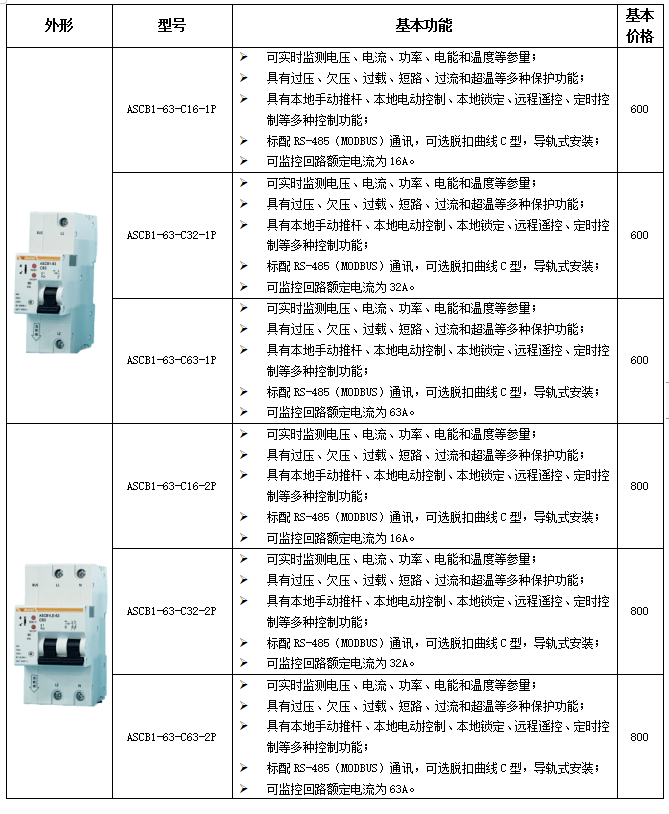

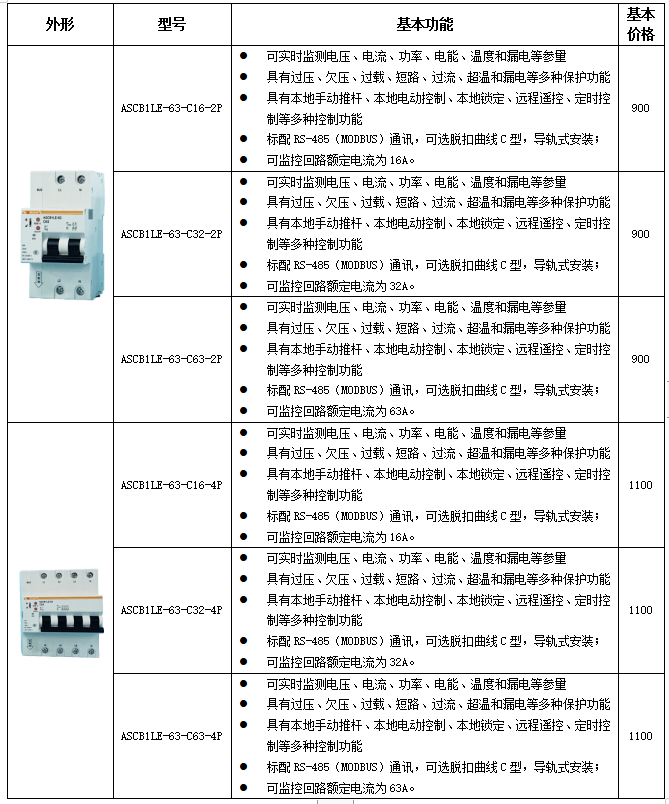

  • 产品报价
ASCB1系列智能微型断路器(以下简称智能微型断路器)应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。此智能断路器配合智能网关使用,对用电线路的关键电气因素,如电压、电流、功率、温度、漏电、能耗等进行实时监测,具有远程操控、预警保护、短路保护、电能计量统计、故障定位等功能。
本系列产品适用于单相、双火线、三相三线、三相四线中性点直接接地(TT)的低压电网系统。
智能微型断路器技术参数表
产品型号 ASCB1-63 ASCB1LE-63
级数 1P/2P/3P/4P 2P/4P
壳架等级 63A
额定电压 230V(1P/2P)、400V(3P/4P)
额定电流 6A,10A,16A,20A,25A,32A,40A,50A,63A
瞬时脱扣类型 C/D
额定短路分断能力 6000A
保护功能 过流保护 默认100%额定电流预警,110%额定电流跳闸,阈值可调
短路保护 5-10额定电流0.04秒断路保护
过载保护 默认100%额定功率预警,110%额定功率跳闸,阈值可调
过压保护 默认110%额定电压预警,120%额定电压跳闸,阈值可调
欠压保护 默认90%额定电压预警,80%额定电压跳闸,阈值可调
过温保护 默认80℃预警,100℃跳闸,阈值可调
漏电保护 默认20mA预警,30mA跳闸,阈值可调
漏电自检 手动按键自检
机械寿命 20000次
电气寿命 6000次
防护等级 IP20
接线能力 1-35m²
海拔要求 2000m
环境温度 -10℃~45℃,24h平均温度不高于35℃
环境要求 无爆炸危险、无导电尘埃、无足以腐蚀金属和破坏绝缘、无显著震动
相对湿度 +40℃时,空气的相对湿度50%,在较低温度下可以有较高的相对湿度
储存温度 -20℃-70℃
污染等级
安装类型
安装方式 标准35mm导轨安装

ASCB1系列智能网关技术参数表
产品型号 ASCB1-M-4G ASCB1-M-CE
工作电源 AC 220V
功耗 ≤30W
通讯方式 4G 以太网
显示方式 LCD点阵液晶显示
事件记录 报警、故障、动作记录最大各20条
协议 Modbus、MQTT等
海拔要求 2000m
环境温度 -10℃-45℃,24h平均温度不高于35℃
环境要求 无爆炸危险、无导电尘埃、无足以腐蚀金属和破坏绝缘、无显著震动
相对湿度 +40℃时,空气的相对湿度50%,在较低温度下可以有较高的相对湿度
储存温度 -20℃-70℃
防护等级 IP20
安装方式  标准35mm导轨安装

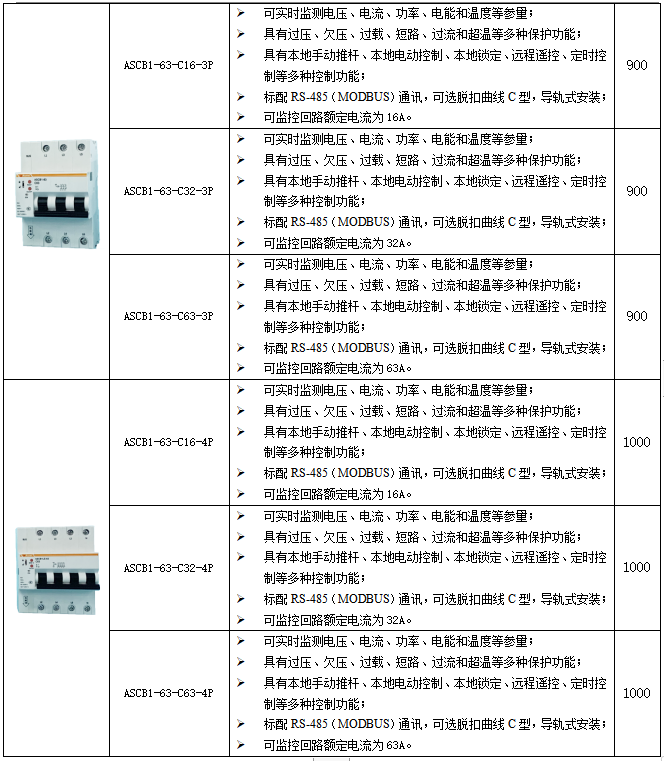

产品型号 功能描述

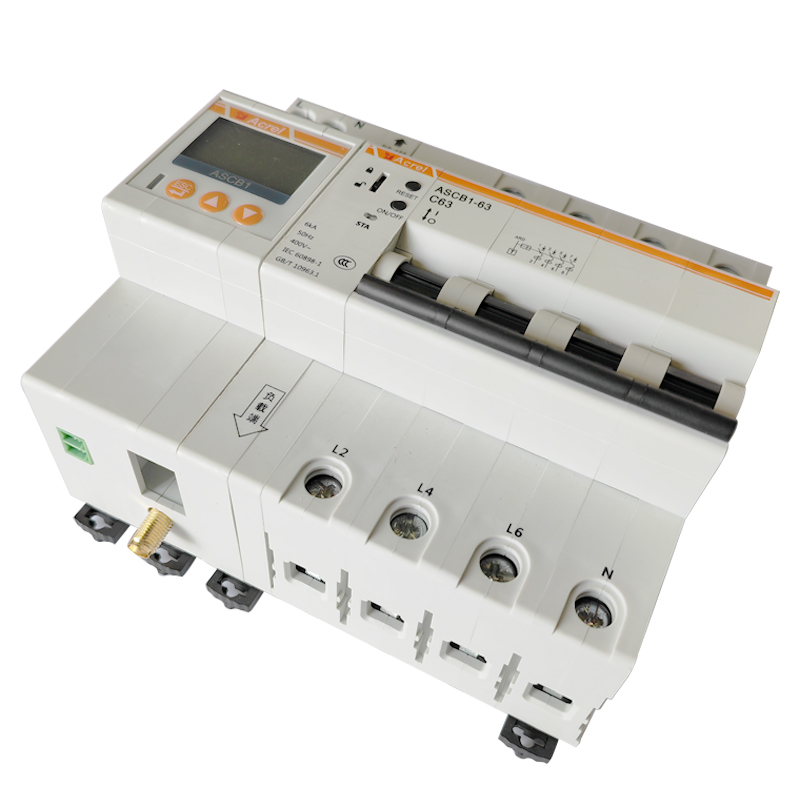

ASCB1-63 可实时监测电压、电流、功率、电能和温度等参量;具有过压、欠压、过载、短路、过流、和超温等多种保护功能;具有本地手动推杆、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能;导轨式安装,可选模数1P/2P/3P/4P;标配RS-485(MODBUS)通讯;可选脱扣曲线C型/D型。

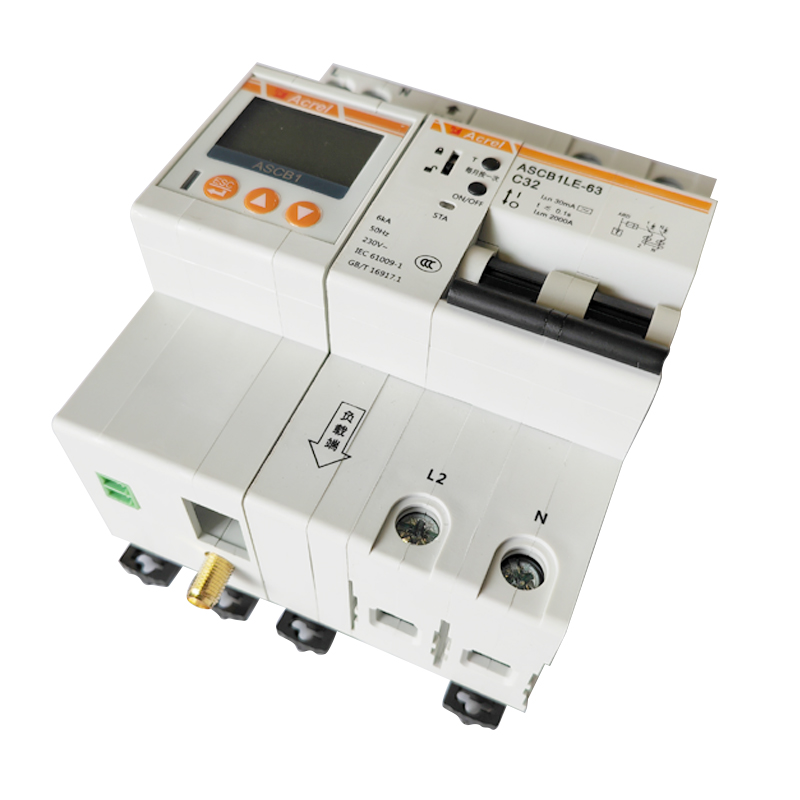

ASCB1LE-63 可实时监测电压、电流、功率、电能、温度和漏电等参量;具有过压、欠压、过载、短路、过流、超温和漏电等多种保护功能;具有本地手动推杆、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能;导轨式安装,可选模数2P/4P;标配RS-485(MODBUS)通讯;可选脱扣曲线C型/D型。

外形及安装尺寸(单位:mm)

l 智能微型断路器

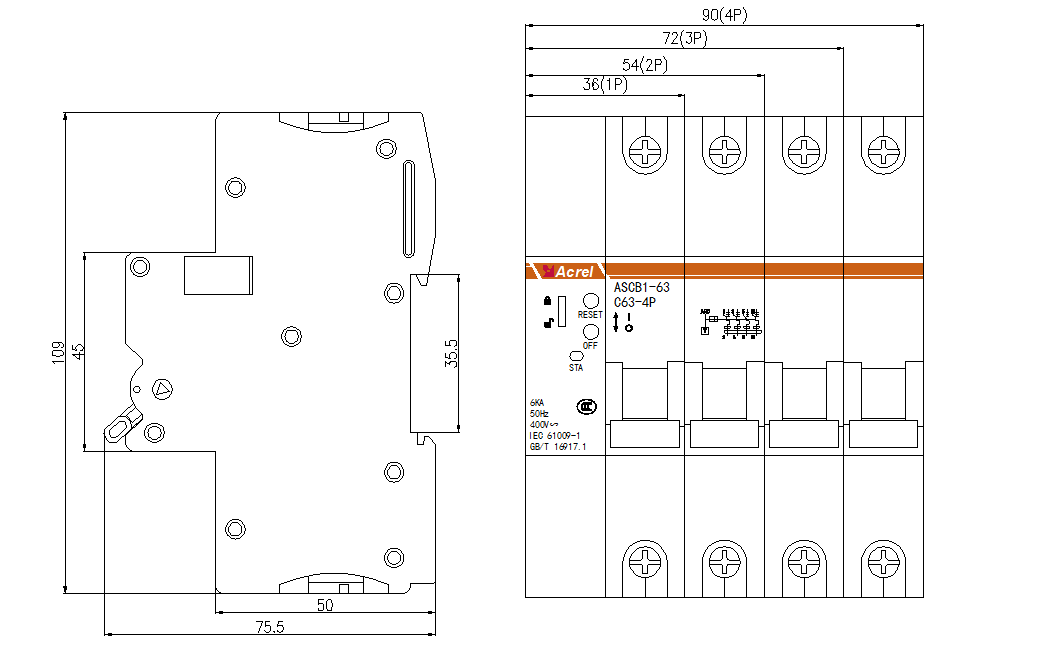

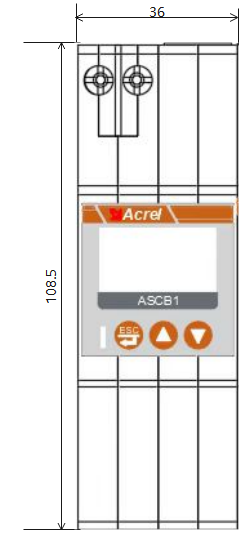

图1 智能微型断路器外形尺寸图

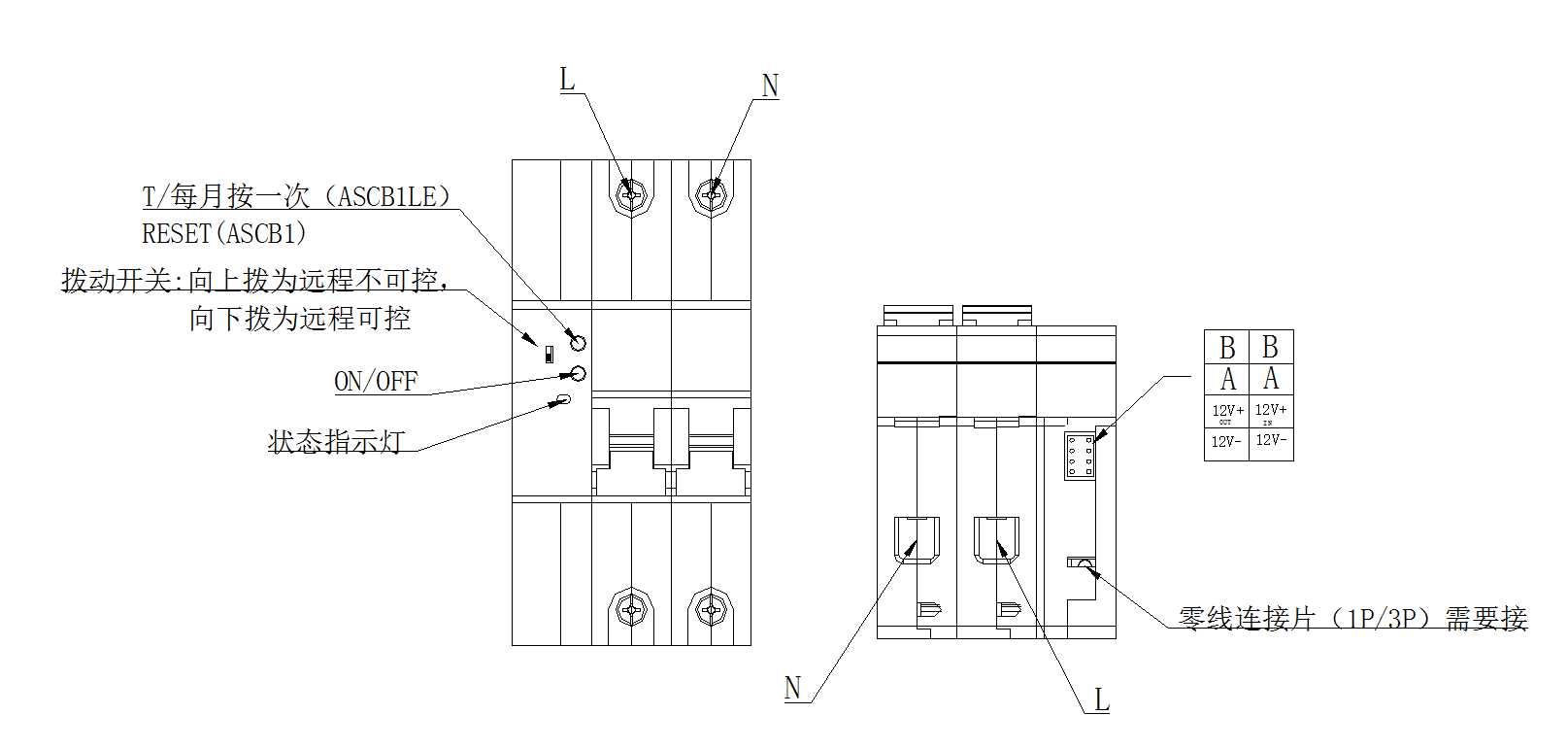

智能微型断路器接线端子示意图
l 智能网关

图3 智能网关外形尺寸图

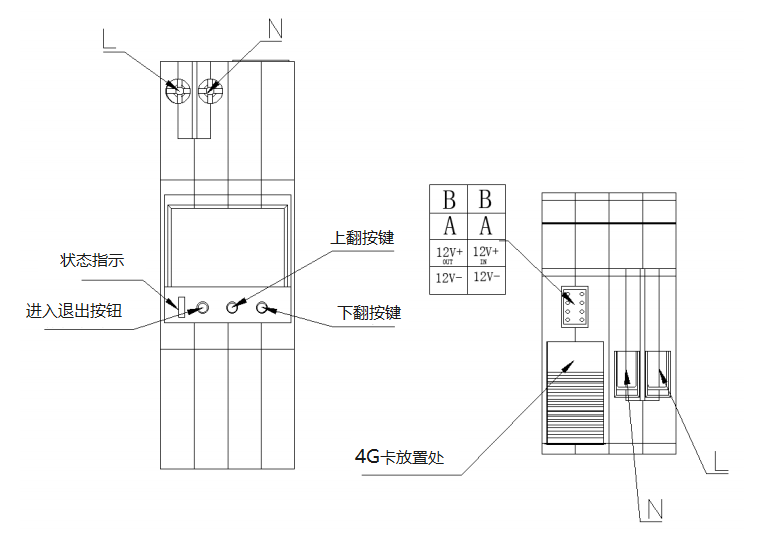

智能网关接线端子示意图

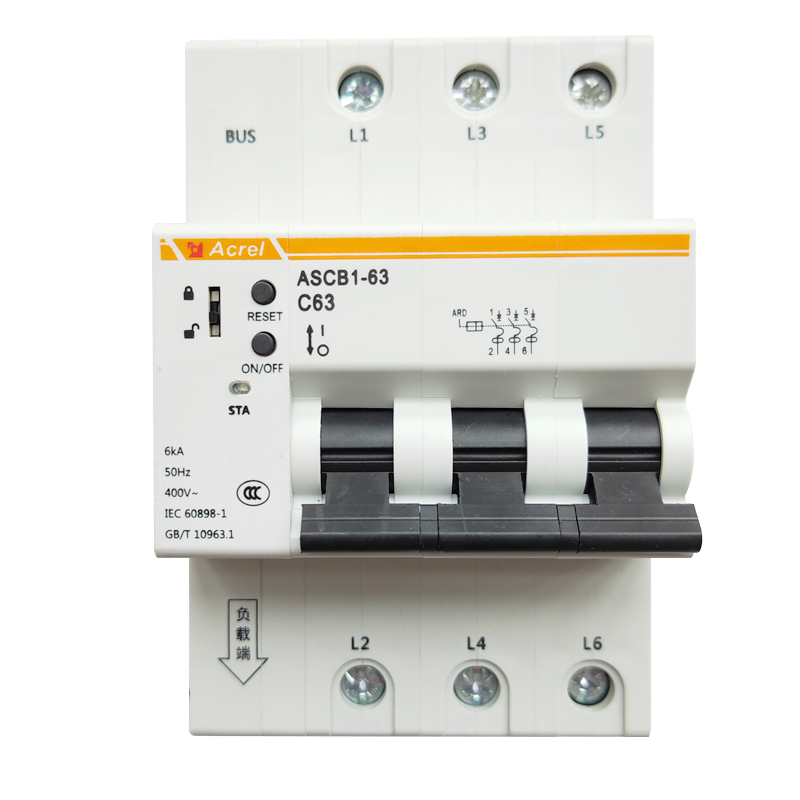

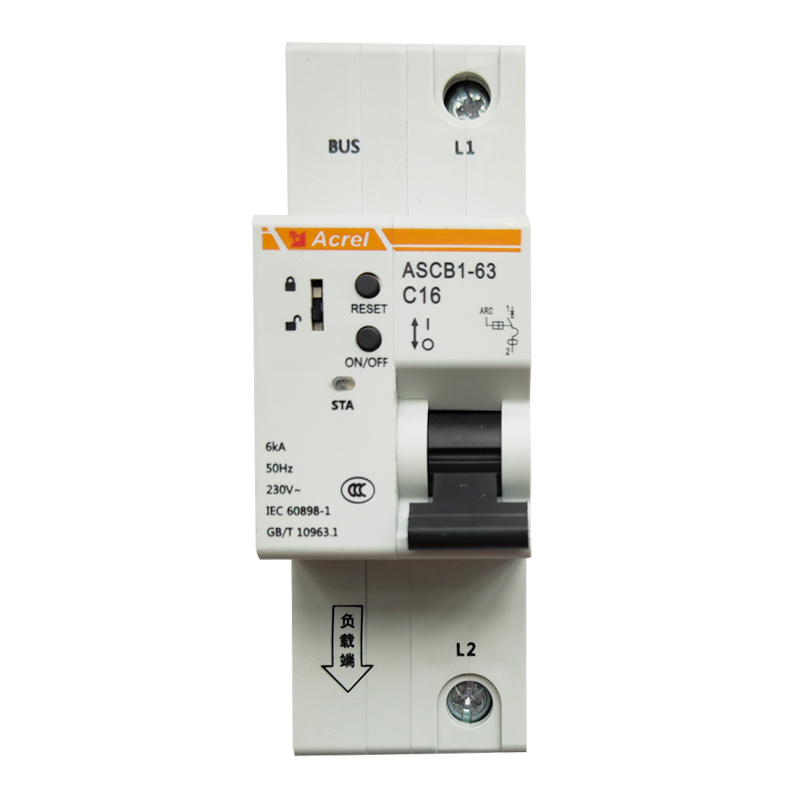

  l 智能小型断路器



l 智能漏电断路器

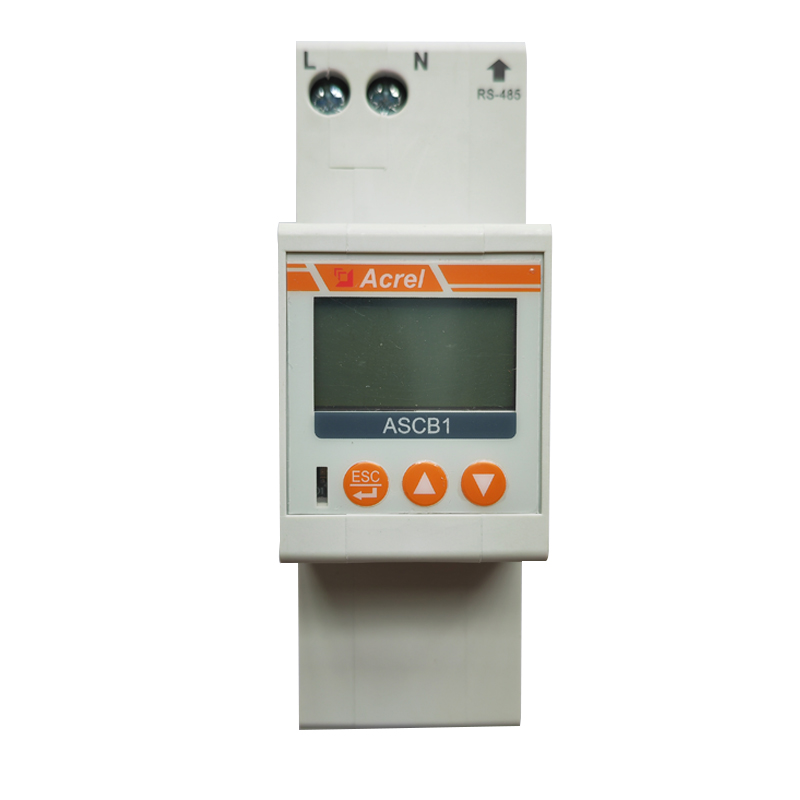

智能网关

产品推荐

互联网版智能交流桩系列
互联网版智能交流桩系列

在全球能源危机和...

建筑能耗分析
建筑能耗分析

Acrel-5000建筑能耗监...

应急疏散指示灯亚克力材质
应急疏散指示灯亚克力材质

① 光源类型:LE...

A803GY人体感应照明灯
A803GY人体感应照明灯

消防应急灯具,为...

A803烟感式吸顶应急照明灯
A803烟感式吸顶应急照明灯

消防应急灯具,为...

应急照明壁挂灯A800系列
应急照明壁挂灯A800系列

消防应急灯具,为...

单管灯应急照明
单管灯应急照明

消防应急灯具,为...

防爆应急照明灯具
防爆应急照明灯具

消防应急灯具,为...

应急照明感应照明灯A633GY系列
应急照明感应照明灯A633GY系列

消防应急灯具,为...

吸顶应急照明灯A603系列
吸顶应急照明灯A603系列

消防应急灯具,为...

应急照明嵌顶照明灯A631系列
应急照明嵌顶照明灯A631系列

消防应急灯具,为...

安科瑞A630B系列壁挂照明灯
安科瑞A630B系列壁挂照明灯

消防应急灯具,为...

防爆疏散指示灯
防爆疏散指示灯

消防应急灯具,为...

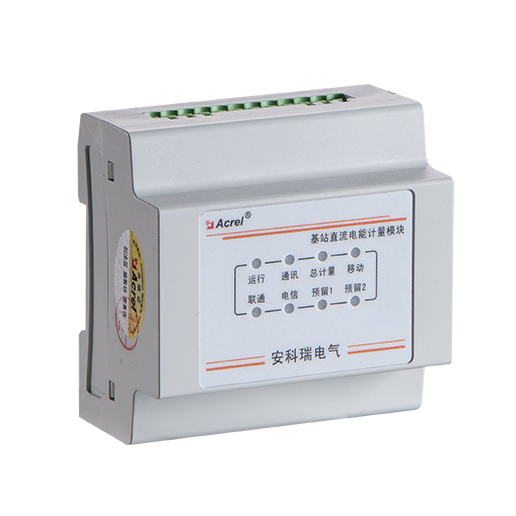

AMC16-DETT 基站直流电能计量模块
AMC16-DETT 基站直流电能计量模块

功能: AMC16-DETT 基...

环保数采仪
环保数采仪

功能: AF-HK100 污染...

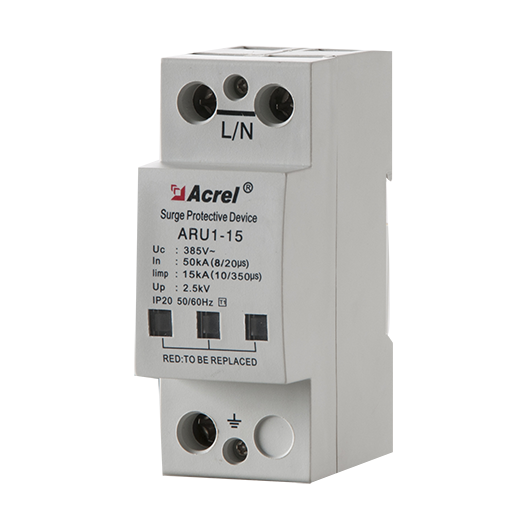

ARU系列浪涌保护器
ARU系列浪涌保护器

功能: ARU系列浪涌...

智能型BA系列电流传感器
智能型BA系列电流传感器

功能: 智能型BA系...

AGF系列智能光伏汇流采集装置
AGF系列智能光伏汇流采集装置

AGF-T穿孔式光伏汇...

AEV汽车充电桩
AEV汽车充电桩

功能: AEV系列充电...

ACX电瓶车智能充电桩
ACX电瓶车智能充电桩

● 电瓶车智能桩具...

医用隔离电源柜
医用隔离电源柜

功能: 医疗IT系统...

ANDPF精密列头柜
ANDPF精密列头柜

功能: 传输设备用...

ANCK串联电抗器
ANCK串联电抗器

ANCK系列串联电抗器...

ANBSMJ自愈式低压并联电容器
ANBSMJ自愈式低压并联电容器

自愈式低压并联电...

ARC功率因数自动补偿控制器
ARC功率因数自动补偿控制器

该产品具备RS485通...

SVC动态无功补偿及滤波装置
SVC动态无功补偿及滤波装置

功能: 该系列低压...

余压监控装置
余压监控装置

余压监控系统由余...

重点用能单位能耗在线监测系统
重点用能单位能耗在线监测系统

功能: 通过开展能...

微电网能量管理控制系统
微电网能量管理控制系统

功能: 微电网能量...

AAFD-40型故障电弧探测器
AAFD-40型故障电弧探测器

故障电弧探测器(...

ARB5系列弧光保护装置
ARB5系列弧光保护装置

功能: ARB5系列弧...

数据中心基础设施监控管理系统
数据中心基础设施监控管理系统

ACREL-8000数据中心基...

电能计量管理系统
电能计量管理系统

用户端消耗着整个...

电能质量分析与治理系统
电能质量分析与治理系统

电能质量分析与治...

企业综合能效管理系统
企业综合能效管理系统

企业综合能效管理...

不锈钢地埋指示灯A503 A型灯具
不锈钢地埋指示灯A503 A型灯具

消防应急灯具,为...

A5180S不锈钢地埋指示灯A型灯具
A5180S不锈钢地埋指示灯A型灯具

消防应急灯具,为...

A5180G玻璃面地埋灯
A5180G玻璃面地埋灯

消防应急灯具,为...

不锈钢地埋指示灯A5155S
不锈钢地埋指示灯A5155S

消防应急灯具,为...

地埋疏散指示灯IP67 A5155G
地埋疏散指示灯IP67 A5155G

消防应急灯具,为...

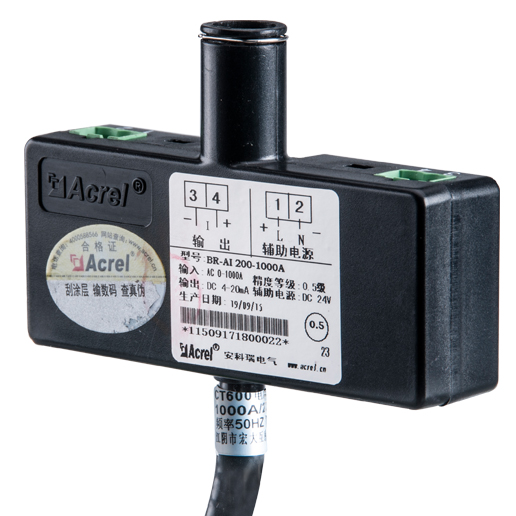

BR系列罗氏线圈变送器
BR系列罗氏线圈变送器

BR系列产品应用电...

大型疏散指示灯壁挂安装
大型疏散指示灯壁挂安装

消防应急灯具,为...

大型疏散标志灯具吊装
大型疏散标志灯具吊装

消防应急灯具,为...

吊挂安装不锈钢疏散标志灯
吊挂安装不锈钢疏散标志灯

消防应急灯具,为...

不锈钢疏散指示灯壁挂安装
不锈钢疏散指示灯壁挂安装

消防应急灯具,为...

吊装铝合金疏散指示灯
吊装铝合金疏散指示灯

消防应急灯具,为...

铝合金疏散指示灯壁挂安装
铝合金疏散指示灯壁挂安装

消防应急灯具,为...

吊装不锈钢疏散指示灯超薄型
吊装不锈钢疏散指示灯超薄型

消防应急灯具,为...

超薄不锈钢标志灯具壁挂安装
超薄不锈钢标志灯具壁挂安装

消防应急灯具,为...

消防应急照明集中电源
消防应急照明集中电源

应急照明集中电源...

消防应急照明控制器
消防应急照明控制器

应急照明控制器是...

ACTB系列电流互感器过电压保护器
ACTB系列电流互感器过电压保护器

电流互感器在运行...

AMC16-DETT 基站直流电能计量模块
AMC16-DETT 基站直流电能计量模块

功能: AMC16-DETT 基...

ACY100油烟在线监测仪
ACY100油烟在线监测仪

功能: ACY100型饮食...

AEW110无线通讯转换器
AEW110无线通讯转换器

功能: AEW110系列无...

AEW100无线计量模块
AEW100无线计量模块

功能: AEW100无线计...

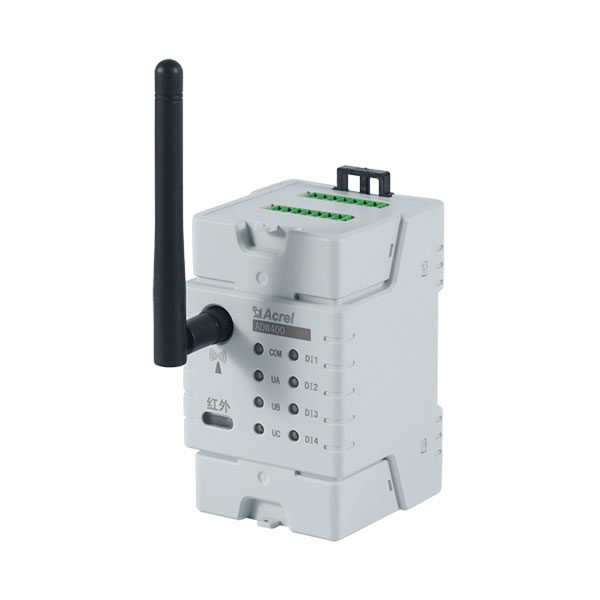

ADW400环保监测模块
ADW400环保监测模块

功能: ADW400环保监...

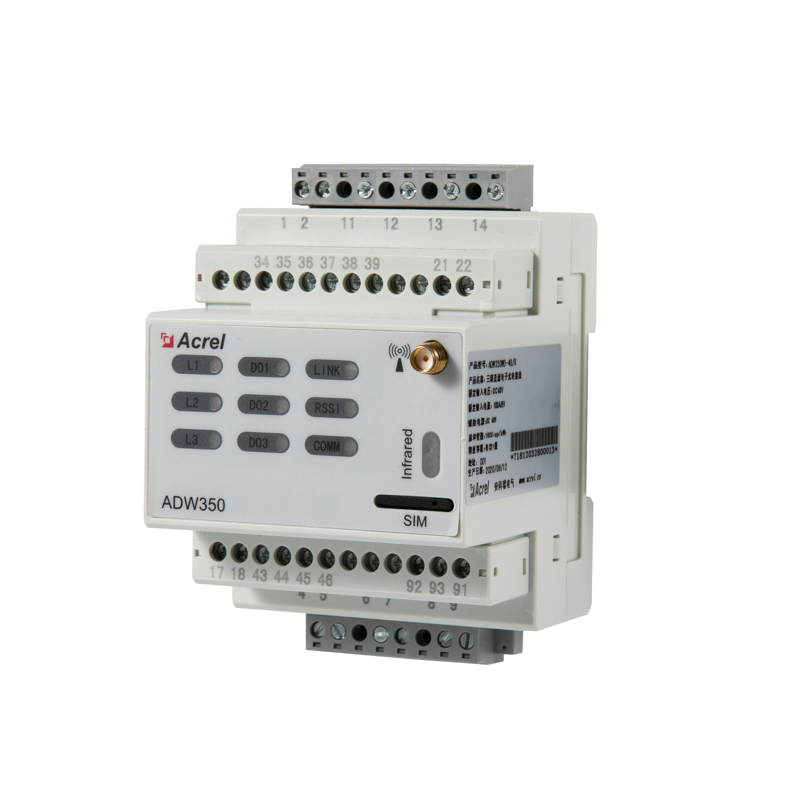

ADW350无线计量仪表
ADW350无线计量仪表

功能: ADW350无线计...

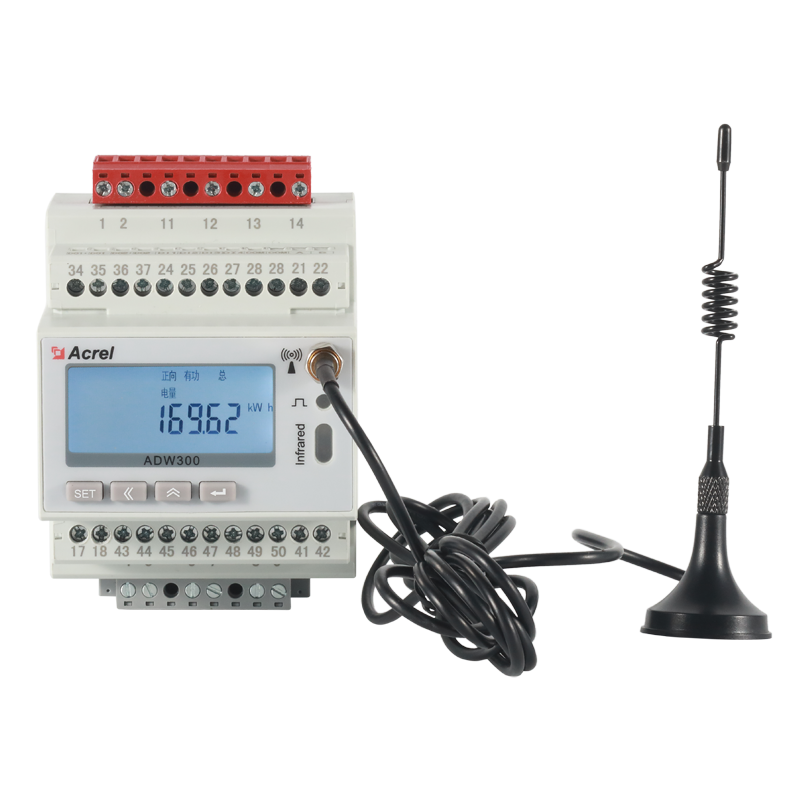

ADW300无线计量仪表
ADW300无线计量仪表

功能: ADW300无线计...

APort100串口服务器
APort100串口服务器

功能: APort100串口...

AF-GSM DTU 数据转换模块
AF-GSM DTU 数据转换模块

AF-GSM是安科瑞电气...

AWT100无线通信终端
AWT100无线通信终端

功能: ■支持串口...

消防应急照明和疏散指示系统
消防应急照明和疏散指示系统

消防应急照明和疏...

高海拔区域电表ACR320EG
高海拔区域电表ACR320EG

开孔尺寸108*108mm...

加热除湿控制器WHD72-11
加热除湿控制器WHD72-11

开孔尺寸67*67mm,测...

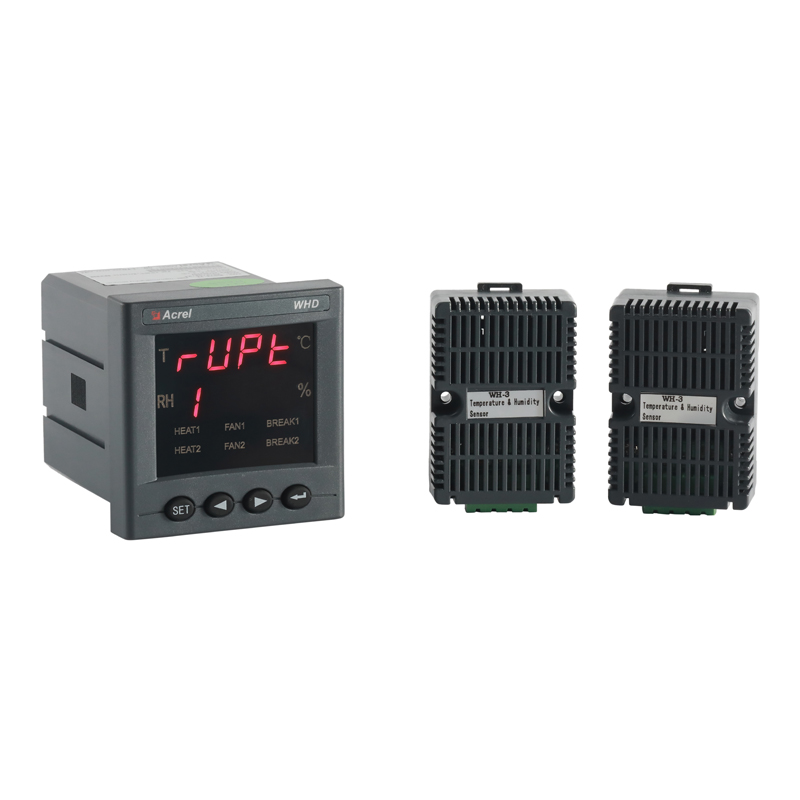

导轨式温湿度控制器WHD20R-11
