基本信息：
项目名称：广州亚运会开闭幕式电力监控系统的设计与应用
项目地点：广州
实施时间：2010年3月
项目简介：
海心沙岛位于广州市珠江内江心沙洲，在珠江北主航道上，2010年第16届广州亚运会开幕式以及半个月后的闭幕式在此隆重举行。安科瑞电气股份有限公司于2010年3月承接了广州亚运会开闭幕式电力监控系统项目。整个系统采用Acrel-2000型电力监控系统，实现了配电网络在监控室中智能管理的功能，省去了值班人员现场操作的繁琐性，提高了供电质量和管理水平。
整个岛内的供电由现场发电以及广州市供电两部分组成，整个配电设施全部位于舞台下方的地下空间，包括四个配电区域，分别是：（1#）综合变配电房、舞台（2#）综合变配电房、地下空间（3#）综合变配电房、舞台（4#）综合变配电房，每个配电房包括10KV高压配电柜、直流屏、0.4KV低压配电柜、发电机、变压器等。在亚运会开闭幕式当晚，所有涉及表演、喷泉、音响等重要回路全部由现场发电机供电，其余看台、照明等由广州市供电。
作为洲际大赛的开闭幕式会场，其对供配电系统的稳定性，安全性要求极高。因此，在每个综合变配区域设置一个电力监控系统工作站，实现对本变配电房各运行设备的运行状态的检测、预警，故障分析、统计输出与自动控制；在看台设备监控中心设一个中央控制室，系统服务器和主管理工作站设于该中央控制室，所有变配电房电力参数通过光纤传输至中央控制室。同时在广州市10楼设置电力监控系统工作站，数据通过网络公司局域网，通过广东省104规约传输至调度中心。从多方位，全角度，深层次来确保亚运供电万无一失。
系统实现的功能：

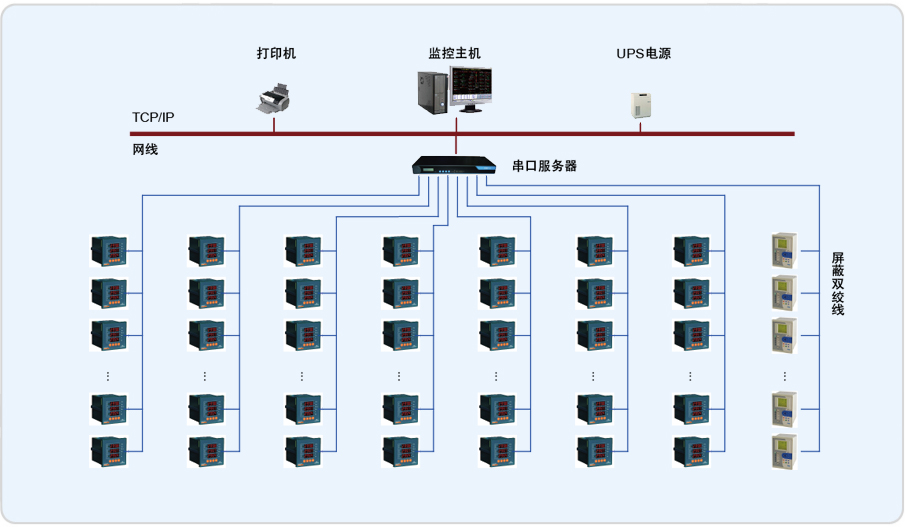

Acrel–2000软件通过中间采集设备采集现场电力监控仪表数据，并在系统一次图显示出来。主要实现功能如：远程抄表查，询各个配电室各个回路按照时间段进行历史数据查询。趋势曲线，功率实时趋势显示及历史趋势查询功能。系统遥信状态报警，根据本系统的设计意图，如果重要回路或者照明回路三相中某一相电流负荷超过额定值的90%，系统必须立刻发出声光报警并弹出指示框指明报警源，提醒管理人员注意负载的三相平衡和负载率，同时自动记录事件发生的时间和回路名称，以便用户查询，追忆故障原因。
