苏州新港B31商贸中心电力监控与电能管理系统的设计与应用

阅读量：发表时间：2020-09-11 10:08

基本信息：
项目名称：苏州新港B31商贸中心电力监控与电能管理系统的设计与应用
项目地点：苏州
实施时间：2011年2月

项目简介：
苏州新港B30商贸中心，位于狮山苏州乐园的南侧。规划以地铁一号线为纽带，通过站点的结合设计，将项目地块与苏州乐园的狮山广场、绿宝广场等商圈形成一个沿着长江路两侧的综合商业功能带，逐步形成苏州新区的城市动力核心区。

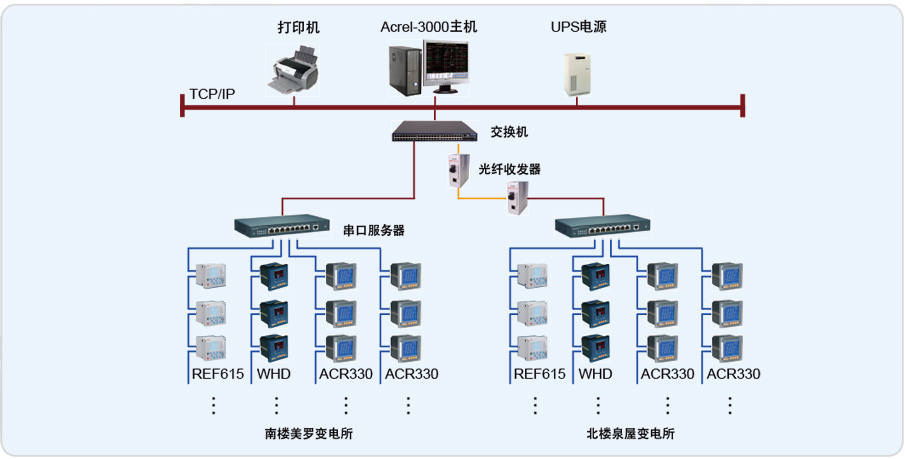

该系统总计有352只仪表（其中包括330只ACR网络多功能电力仪表，12只ABB综合保护装置，10只变压器温控仪），分20条总线，其中北楼泉屋变电所8条总线，南楼美罗变电所12条总线，两变电所之间距离较远，采用光纤组网连接，再通过网线拉至南楼美罗变电所值班室连接到监控主机实现总线上仪表与监控主机的数据连通。

系统实现的功能：
系统由数据采集装置采集现场有关数据，包括模拟量，开关量，测量量，外部输入信号等数据传至监控系统作实时处理。实时更新数据库及显示画面，并在屏幕上采用模拟图方式显示现场设备运行状况，显示实时和历史事件，为系统实现其他功能提供所需的运行信息，并采用打印或报表等方式输出。
监控系统能完成对低压配电系统模拟量运行状态的监视，有效的反映各模拟量（三相电压、三相电流、有功功率、无功功率、视在功率；系统的有功电度、无功电度；系统频率；系统功率因数等）。
系统对高压配电系统内的所有开关、断路器位置和故障信号进行有效，安全，可靠，直观的监视。
