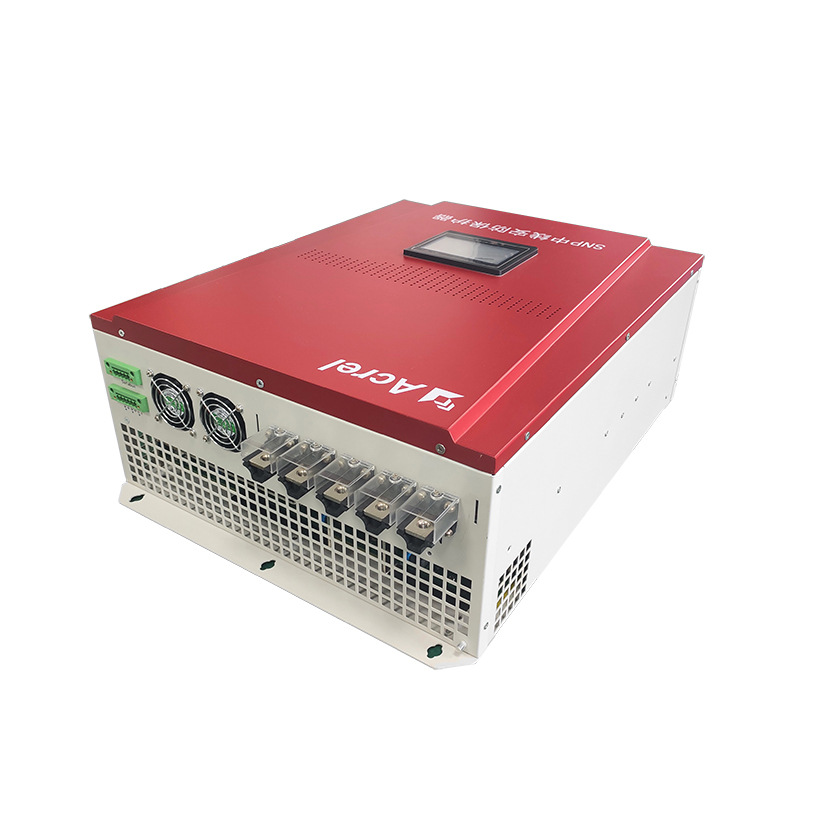

ANSNP中线安防保护器

分享: 0

大量非线性负载使用会导致中性线3N次谐波电流过大,同时,三相不平衡等问题往往也会造成中性线电流过大。

  • 产品简介

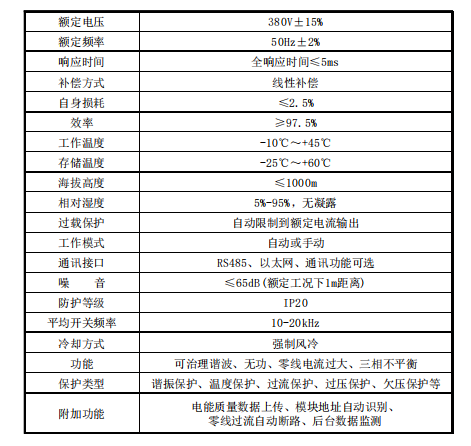

  • 技术参数

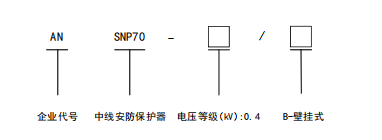

  • 产品选型

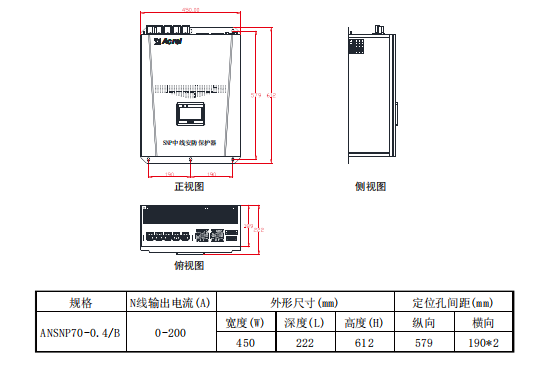

  • 外形尺寸
  • 产品报价

1、概述
大量非线性负载使用会导致中性线3N次谐波电流过大,同时,三相不平衡等问题往往也会造成中性线电流过大。而中性线电流过大非常容易导致中性线绝缘层老化起火引发火灾,存在较大的安全隐患。针对这样的情况,我司采用先进的电力电子技术、控制理论等研制出了新型的中线安防保护器,可有效消除中性线电流过大的情况而造成的电气火灾安全隐患。

在这样的用电场合,往往也会存在谐波污染严重,三相不平衡,功率因数低等问题。我司新型的终端综合治理装置,在消除中性线电流过大的火灾安全隐患的同时,也能解决这些复杂的电能质量问题。

中线安防保护器的基本原理为:通过电流检测环节采集系统中性线上各次谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入中性线,从而消除中性线中过大的电流。

2.1 应用背景

根据最近几年的火灾数据统计,电气火灾占据所有火灾的比例非常高。2018年全年全国共统计火灾38.9万起,死亡2113人,受伤1637人。电气火灾比例最高,违反电气安装使用规定等引发的火灾共11.6万起,死亡745人,受伤538人,分别占总数的29.7%、35.3%和32.9%。其中电气线路是电气火灾中最主要的起火源,所占的比例高达60%以上,是防范的重点(公安部消防局,2010)。其中由于中性线导致的起火数量占有不小比例,所以治理中性线电流过大问题是非常有必要的。



针对三相不平衡,谐波污染,需要无功补偿、中性线电流过大等电能质量问题和电气火灾隐患同时存在的场合,为了预防末端配电故障和电气火灾的发生,同时出于成本考虑,需要一种可以同时综合治理的设备。

2.2 中性线定义及危害

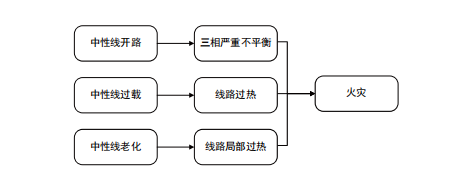

中性线的定义:三相电的星形接法是把每一相电源或负载的一端都接在中性点上,将中性点引出的这条线叫中性线,这样就形成三相四线制或者五线制。也可不引出,形成三相三线制。现在的低压配电线路,采用最多的是三相四线制,其中的三条线路分别用A、B、C代表三相,另一条中性线用N代表。在三相四线制或五线制供电系统运行过程中,中性线引发火灾事故主要通过三种途径:

a.中性线长期过载导致中性线绝缘层老化,最后使得绝缘层燃烧引发火灾;

b.中性线故障使中性线开路,导致三相电严重不平衡,烧毁电气设备引发火灾。

C.中性线老化使线路局部过热,中性线绝缘层老化,最后使得绝缘层燃烧引发火灾。

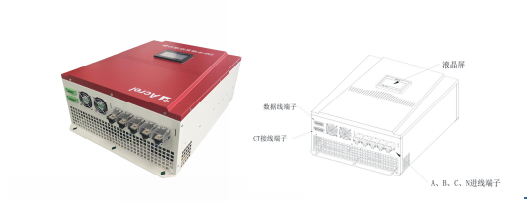

中线安防保护器:

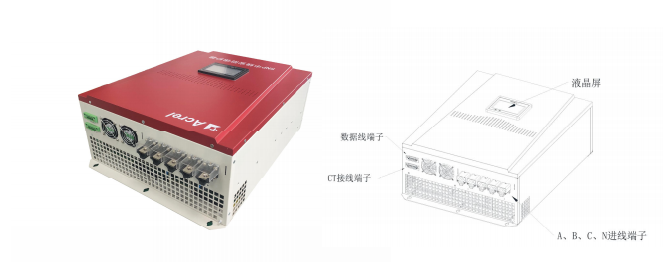

终端综合治理装置:
