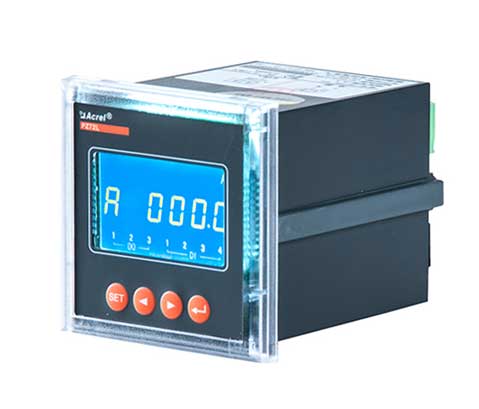

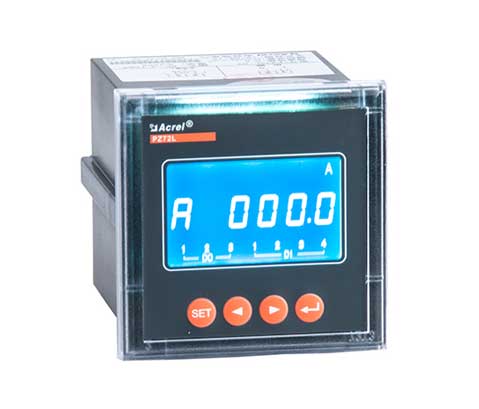

面板式多功能电表带485通讯PZ72-E4

分享: 0

该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。

  • 产品简介
  • 技术参数
  • 产品选型

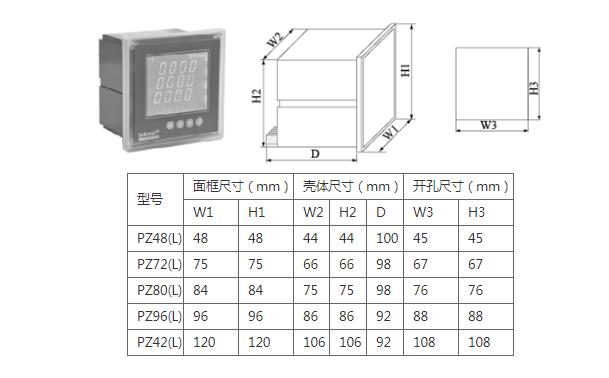

  • 外形尺寸

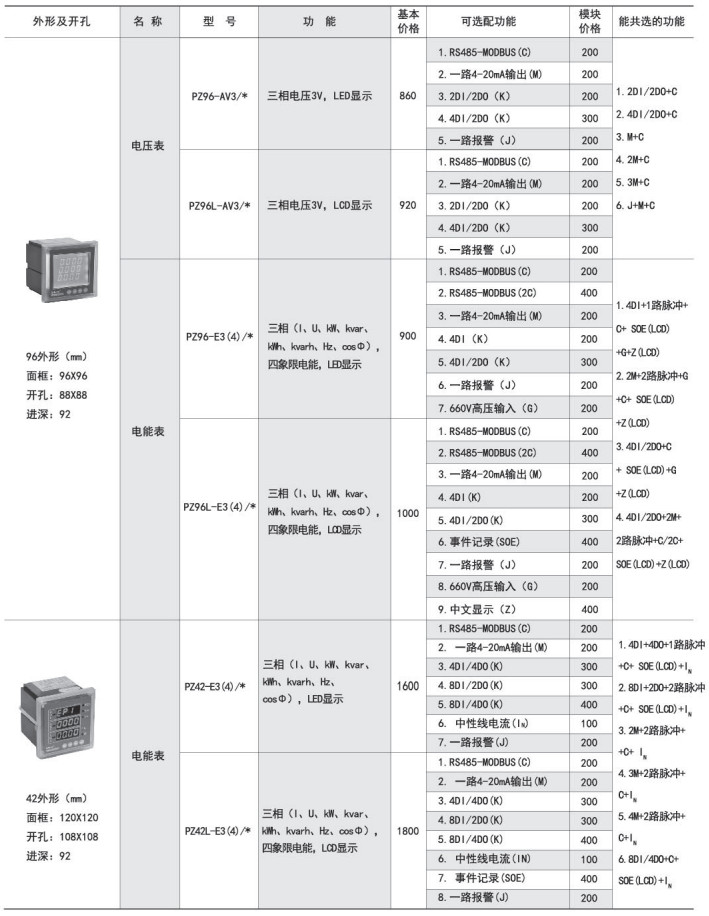

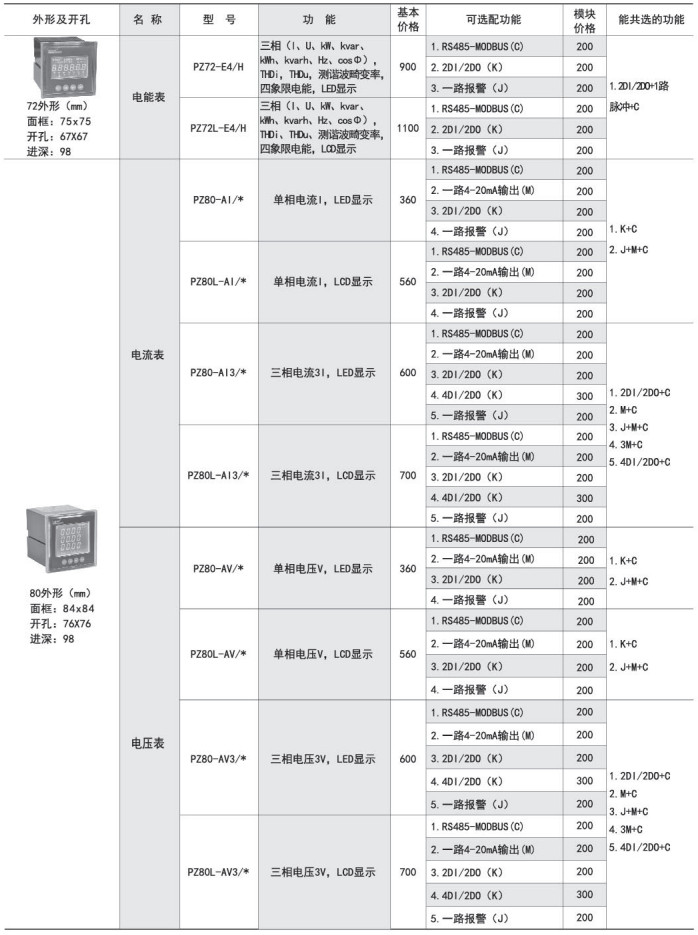

  • 产品报价

应用范围:

适用于高、低压电力系统中需要检测电力参数的场合。

订货范例:

具体型号:PZ72-E4/C
技术要求:输入相电压220V;电流变比400A/5A;接线方式三相四线;准确级0.5级。
通讯协议:RS485接口 Modbus/RTU协议
辅助电源:AC/DC220V
技术参数 指     标
输入 标称值 电压:100V、220V、380V;电流:1A、5A
过  载 电流:持续1.2倍,瞬时10倍/秒;电压:持续1.2倍,瞬时2倍/秒
频  率 45Hz~65Hz
功  耗 <0.5VA
精度等级 电流、电压:0.5级              频率:0.05Hz 有功功率、有功电能:0.5级      无功功率、无功电能:1.0级
输出 模拟量 4-20mA、0-20mA、0-5V等
通  讯 RS485  Modbus-RTU协议/Profibus-DP协议,1位起始位、8位数据位、1位停止位,1200/2400/4800/9600/19200bps
电  能 2路集电极开路的光耦脉冲
报  警 1路无源常开触点:1A/30VDC、2A/250VAC,高、低、不平衡报警均可设置
开关量输入 无源接点输入方式:内置电源,光耦隔离
开关量输出 继电器常开触点输出:1A/30VDC、2A/250VAC
显  示 LED、LCD显示,范围-9999~9999,倍率任意设置
电源 电压范围 AC80-270V或DC100-350V
功  耗 <4VA
绝缘电阻 ≥100MΩ
工频耐压 电源/输入/输出之间2kV/1min
平均无故障工作时间 ≥50000h
环境 温  度 工作温度:LCD显示:-10℃~+45℃;LED显示:-10℃~+55℃ 储存温度:-20℃~+70℃
湿  度 ≤93%RH,不结露,无腐蚀性气体场所
海  拔 ≤2500m

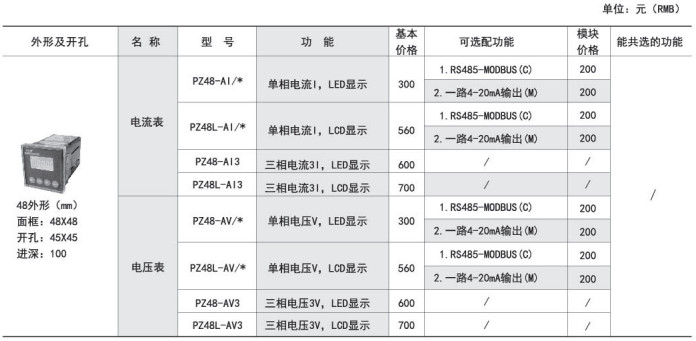

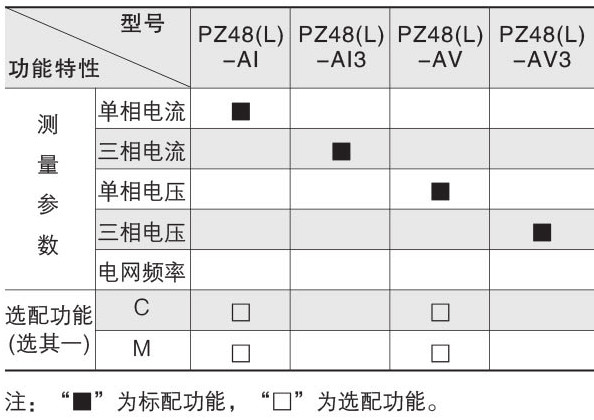

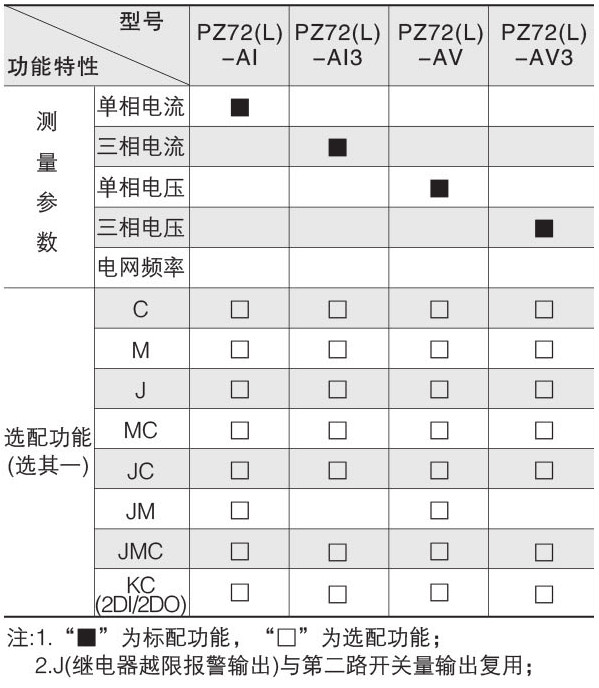

48型产品规格

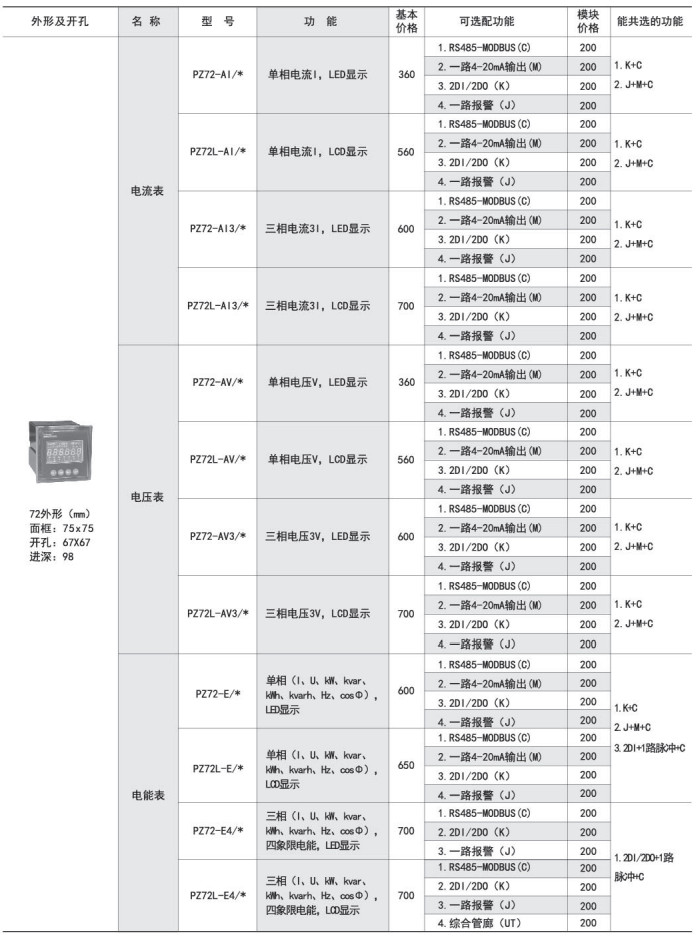

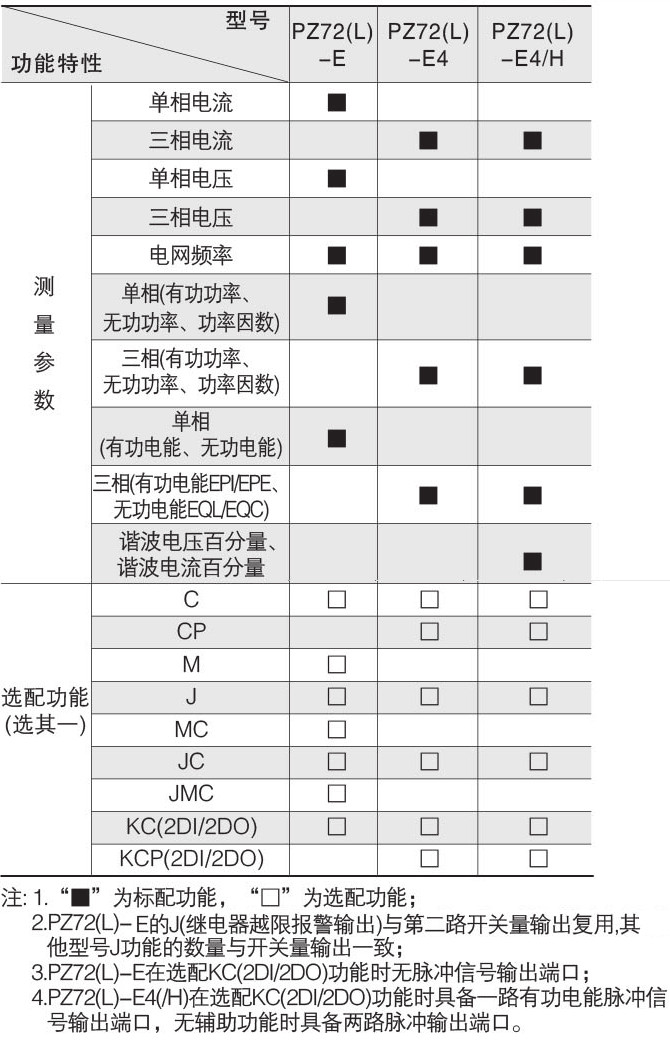

72型产品规格(一)
72型产品规格(二)

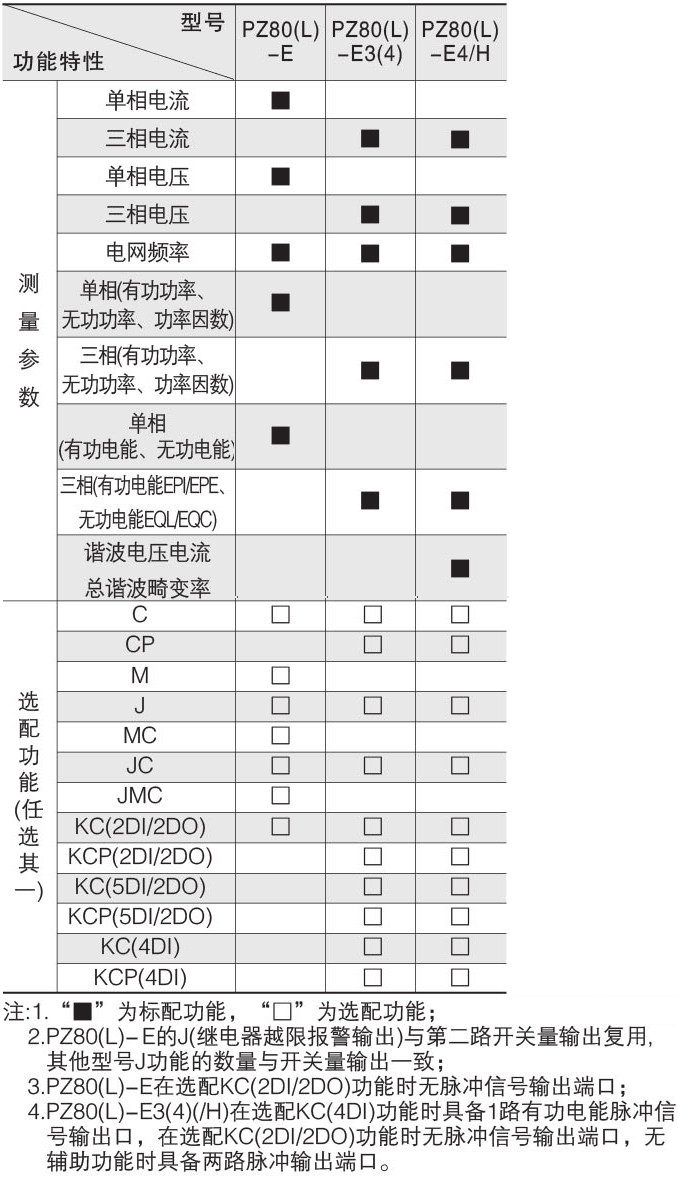

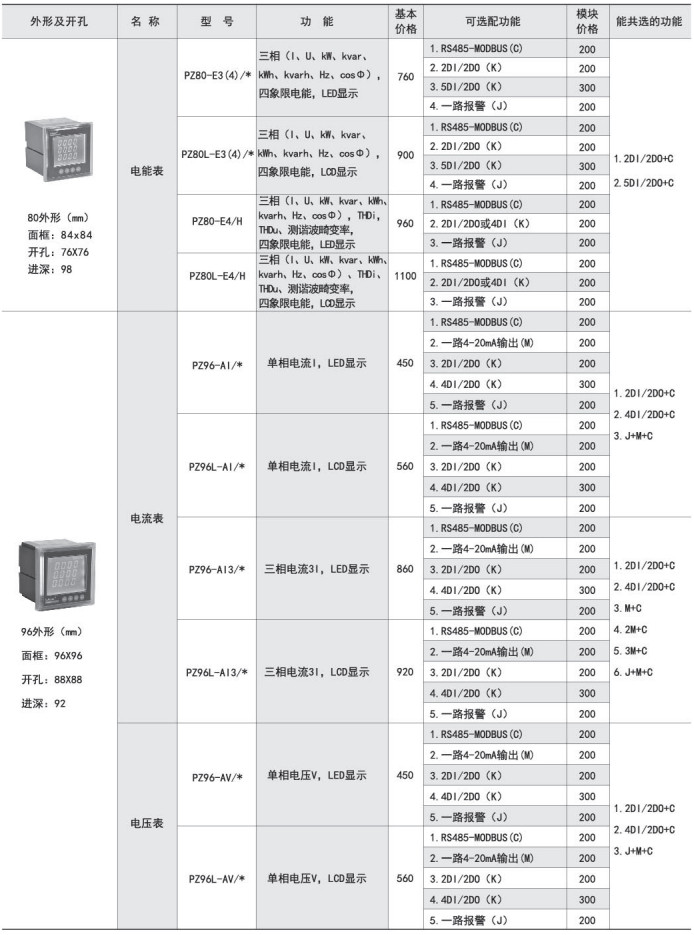

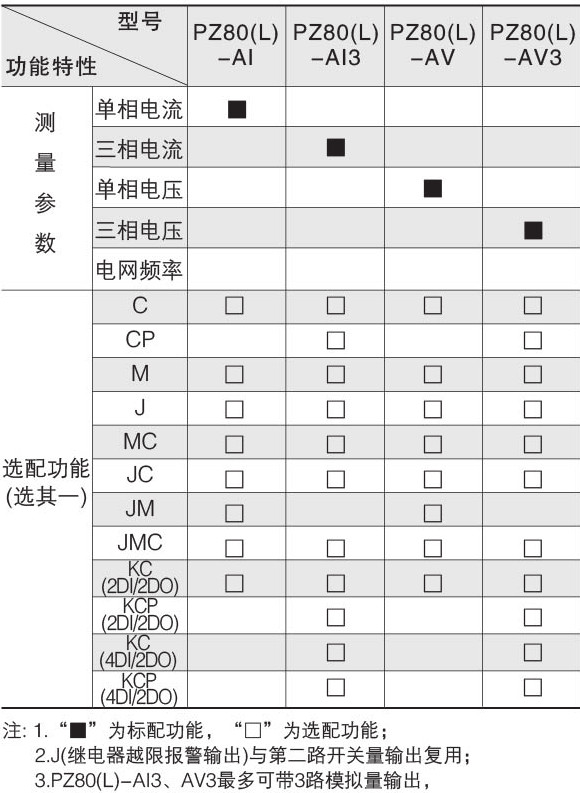

80型产品规格(一)
80型产品规格(二)

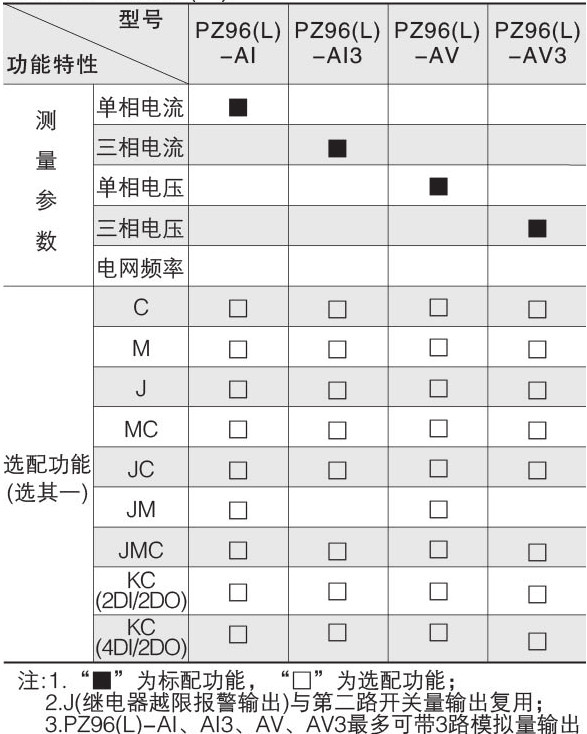

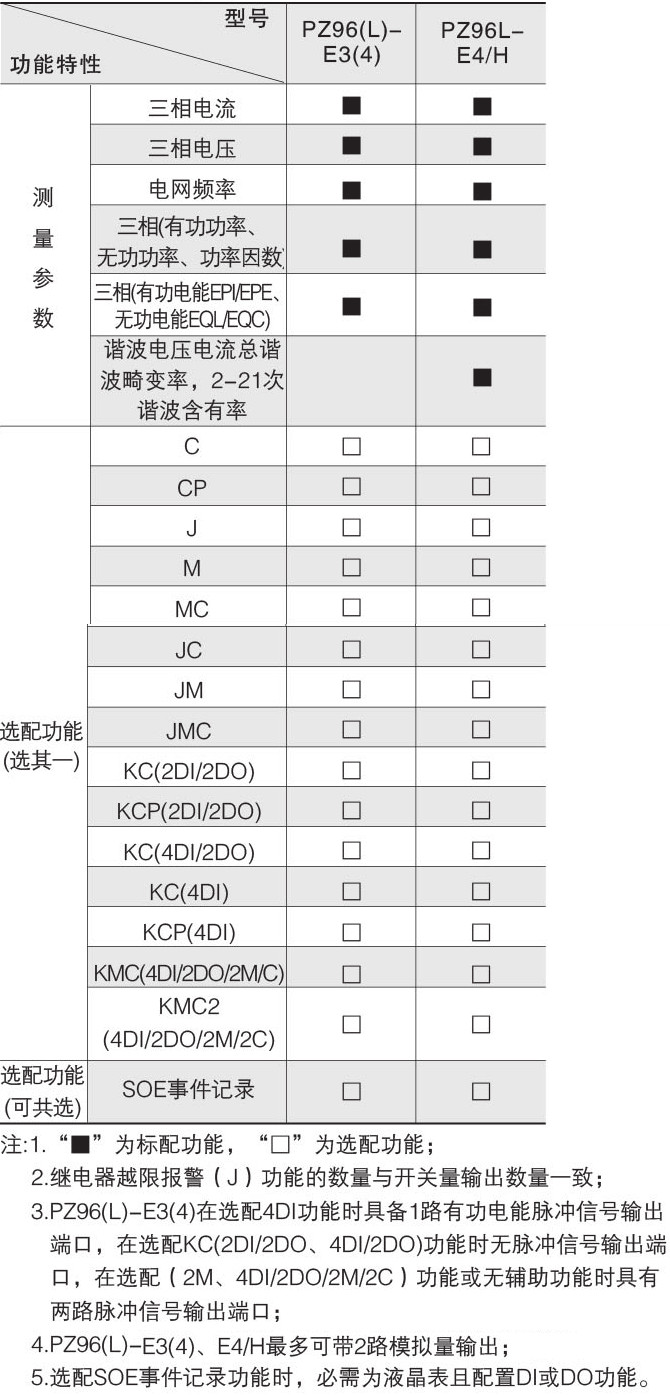

96型产品规格(一)
96型产品规格(二)

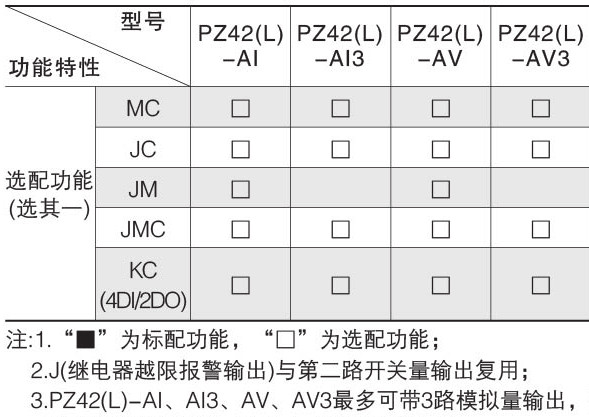

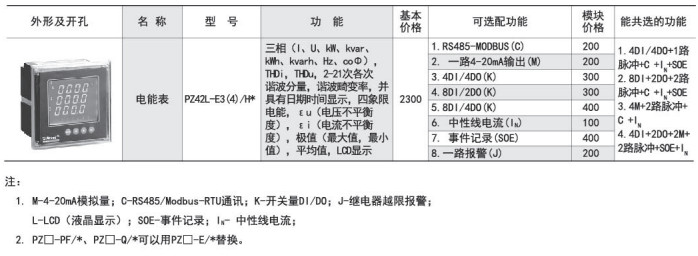

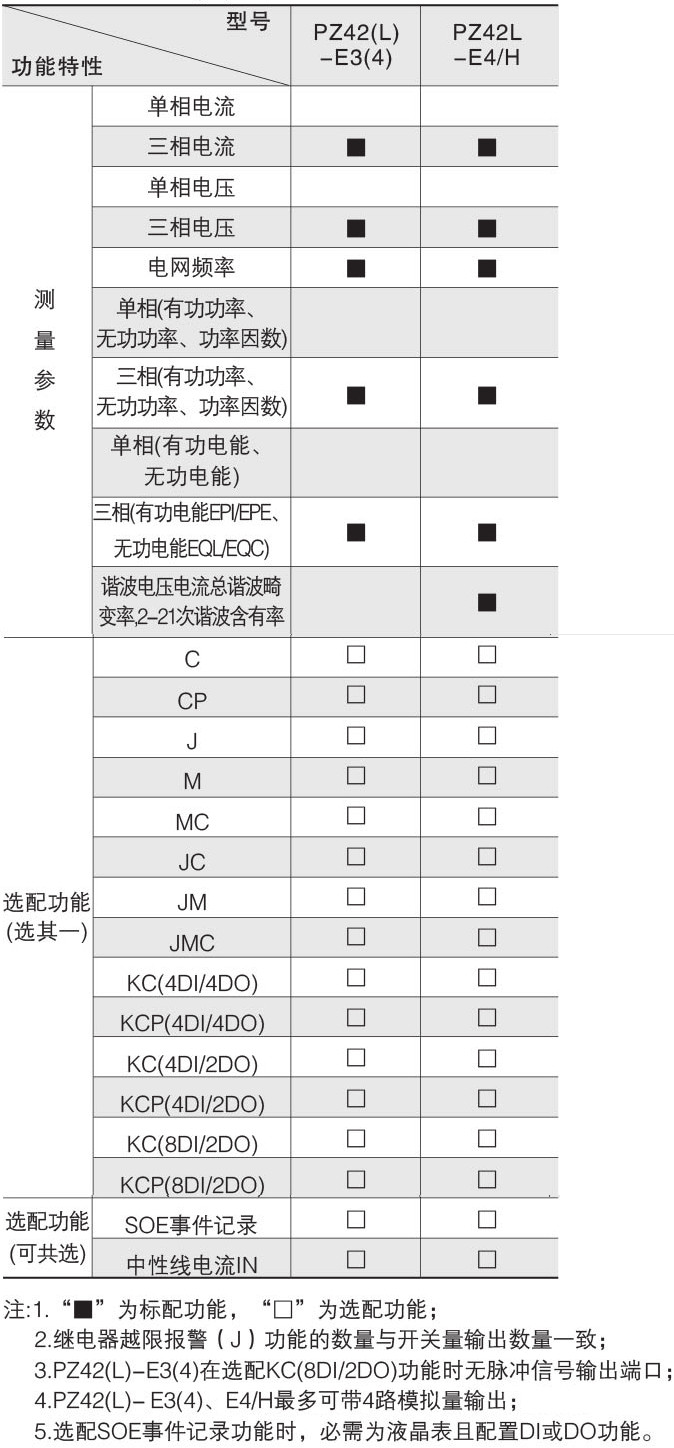

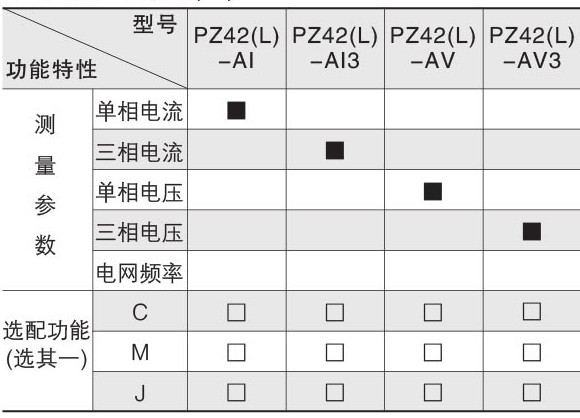

42型产品规格(一)
42型产品规格(二)
