环保用电监管系统平台在某公司的研究与应用

阅读量: 发表时间:2020-11-02 13:54
0
摘要:随着环保要求的提高,各级环保主管单位环保压力不断加大,需要加强监察力度,持续改善生态环境,形成长效机制,打响蓝天碧水净土三大保卫战;AcrelCloud-3000环保监管云平台依托于电力传感、物联网(2G/4G/NB-IOT/LORA等)、大数据和智能云计算等技术,将企业总用电、生产设备用电和污染治理设备用电、PM2.5、PM10、VOCs、视频、门禁等纳入云平台监控,通过关联分析、停电分析、停产限产分析、越线分析等计算方法,及时发现环保治污设备运行异常工作状况,同时结合调取视频监控、废气废水排放量和浓度的远程监控,来有效应对环保监管过程中的种种问题,实现在线联防联动。
关键词:环保用电监管;分表计电;AcrelCloud-3000;安科瑞;
00 引言
2013年以来,中国雾霾天数创52年之历史,PM2.5成为热门的环境名词。大气污染,固体垃圾排放和水污染已经让我们的天空不再蓝、空气不再清新、河流不再清澈,过去唯“经济发展”的管理习惯与环境保护意识的淡薄已经让现在的我们尝到了恶果,加强对于资源节约、废物减排和治理污染技术的研发和执行已经迫在眉睫。
2018年6月24日公布的《中共中央国务院关于加强生态环境保护坚决打好污染防治攻坚战的意见》提出,坚决打赢蓝天保卫战,着力打好碧水保卫战,扎实推进净土保卫战。
系统采用AcrelCloud-3000环保监管云平台,平台依托于电力传感、物联网(2G/4G/NB-IOT/LORA等)、大数据和智能云计算等技术,将企业总用电、生产设备用电和污染治理设备用电纳入云平台监控,通过关联分析、停电分析、停产限产分析、越线分析等计算方法,及时发现环保治污设备未开启、停电、空转、减速、降频和异常关闭等异常工作状况,同时结合调取视频监控、废气废水排放量和浓度的远程监控,来有效应对环保监管过程中的种种问题,实现在线联防联动。
01 设计依据
本平台遵循以下标准开发:
HJ 212 污染源在线自动监控(监测)系统数据传输标准
HJ 2000 大气污染治理工程技术导则
HJ 447 污染源在线自动监控(监测)数据采集传输仪技术要求
GB 37822 挥发性有机物无组织排放控制标准
GB 16171 炼焦化学工业污染物排放标准
HJ 2036 炼焦化学工业污染防治可行技术指南
GB/T 16706 环境污染源类别代码
GB/T 17214 工业过程测量和控制装置的工作条件
GB/T 13850 交流电量转换为模拟量或数字信号的电测量变送器
DL/T 5137 电测量及电能计量装置设计技术规程
GB 1208 电流互感器
GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分:通用要求GB/T 6587 电子测量仪器 基本安全试验
GB/T17626 电磁兼容 实验和测量技术
02 项目概况
安科瑞电气股份有限公司于2019年11月承接某市某公司AcrelCloud-3000环保监管云平台设计与实施;主要为通过平台对不同区域内各行各业企业生产设置与治理设置的运行工况,实现对污染排放企业的生产过程进行集中监管;同时通过数据分析还可以实时监控限产和停产整治企业运行状态,用户可以利用 PC、手机、平板电脑等多种终端实现对平台的访问。
03 系统方案
AcrelCloud-3000环保监管云平台采用分层分布式结构进行设计,整体架构如下:
环保用电监管云平台包含站控管理层(软件平台)及网络通讯层(通讯传输网关),现场安装无线计量装置(ADW400系列)。
网关安装于现场数据采集箱,采用嵌入式系统,实时不间断采集数据并现场存储,进行协议转换后按照约定协议压缩上传云平台。网关具备数据存储、断电续传、远程固件升级、多级平台数据转发等功能。保障数据采集的真实性,保证数据不丢失。为节省流量,正常波动数据可选择15分钟间隔上传,平台可以对异常、违规生产通过语音播报、短信和手机APP主动推送。
04 系统功能
1. 平台首页

平台首页显示企业概况,用电统计,产污设施运行柱状图,治污设施运行柱状图。

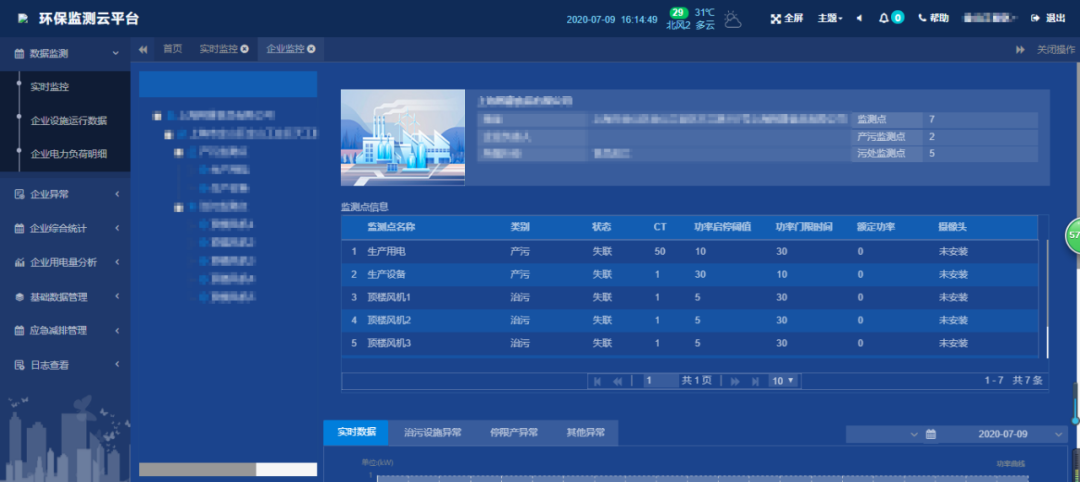

2. 实时监控
采集企业用电设备电参量数据,可以查看企业、车间设备、监测点各级的统计情况,包括生产状态、设备状态、电流、电压、用电、功率等,默认显示昨日/今日曲线,可选择具体的时间并生成曲线,其中用电和功率曲线中包含设置的设备启停阀值,企业整体用电中显示企业停产的阈值。

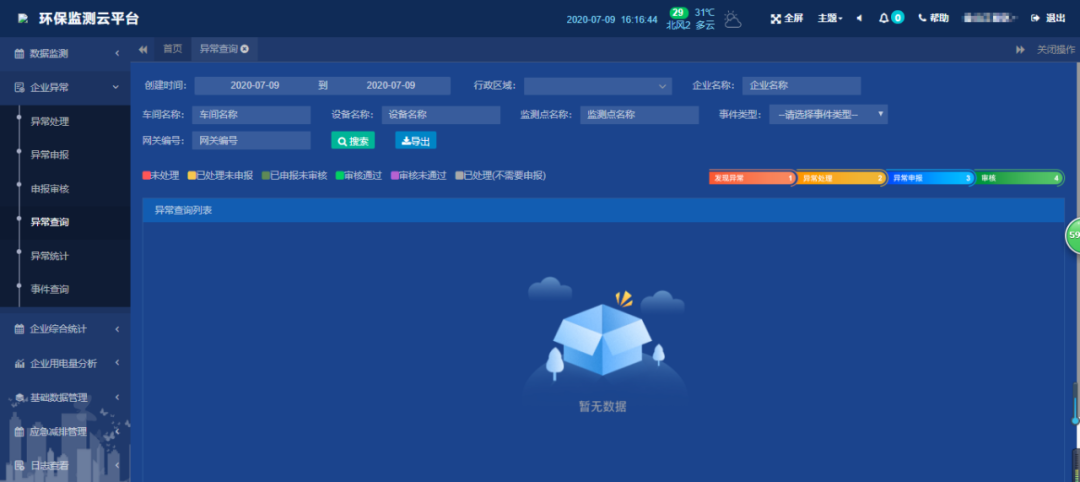

3. 异常实时报警
通过关联分析、超限分析、启停时间分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态。

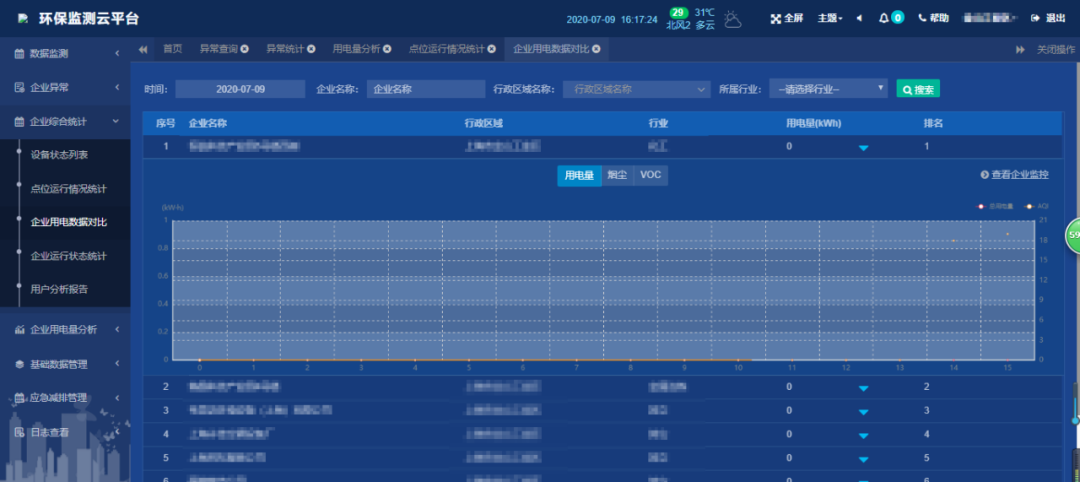

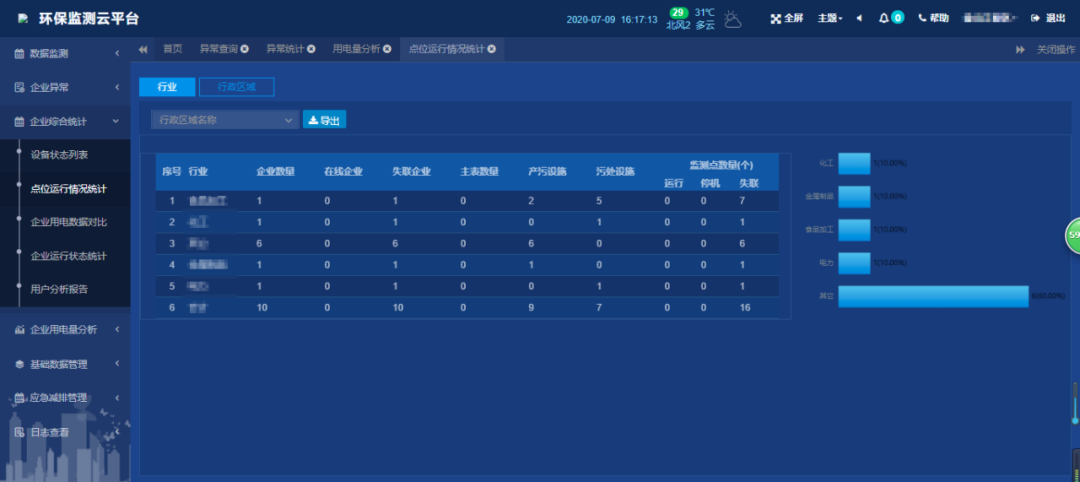

4. 统计分析
统计企业/行业在某个时间段内的产污数量,统计企业在污染日、非污染日的负荷对比,以小时为单位展示功率曲线,可查询企业/行业的日功率曲线,默认是今日/昨日对比,可选择对比的日期,统计企业/行业在某个时间段内的用电量,可按日/月/年进行统计和分析。

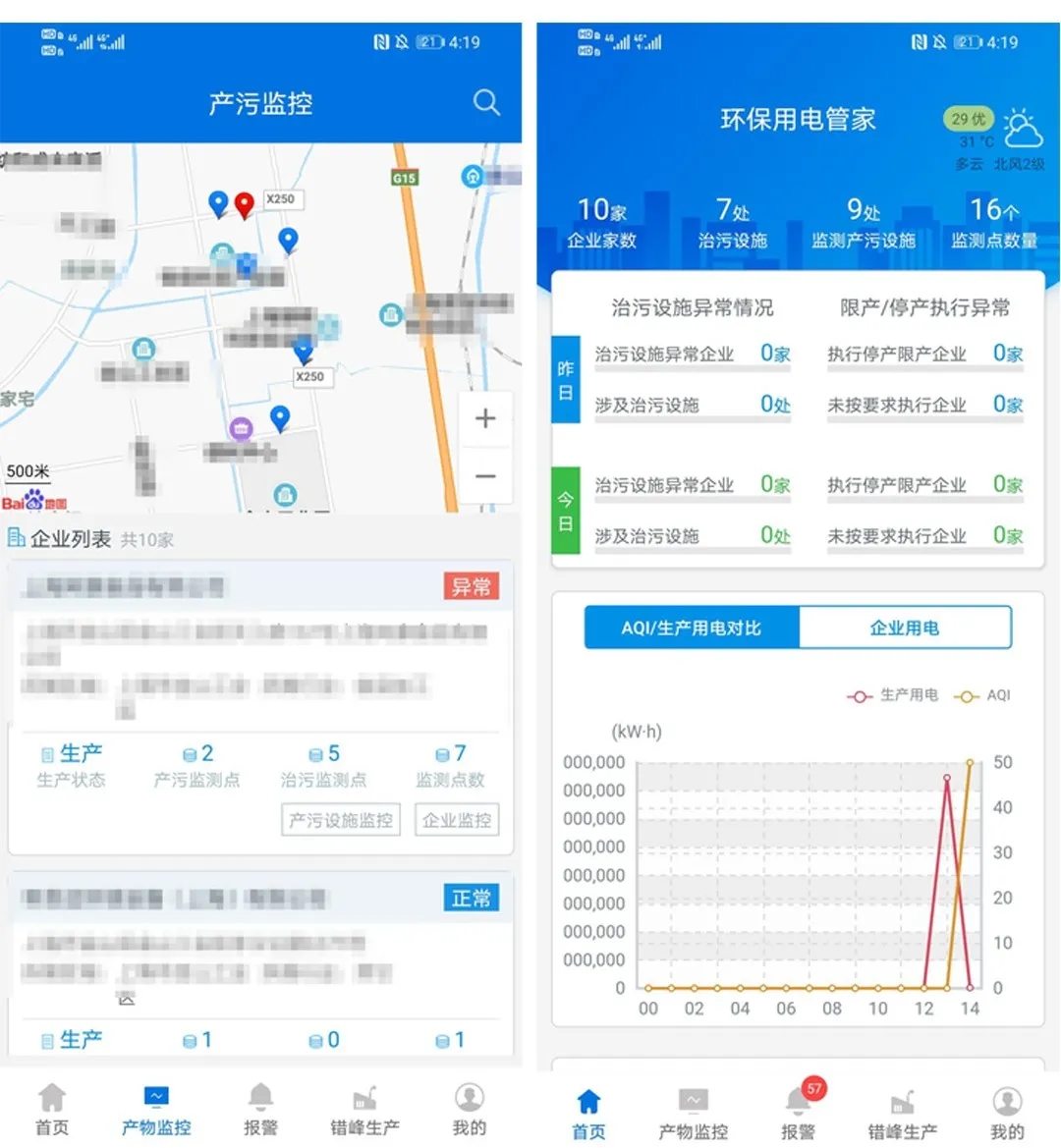

5. 手机APP
环保用电监管云平台支持Android、ios系统APP,方便用进行行业/企业查询、报警、故障查询,实时监控数据查询,探测器详细信息查询等功能。
