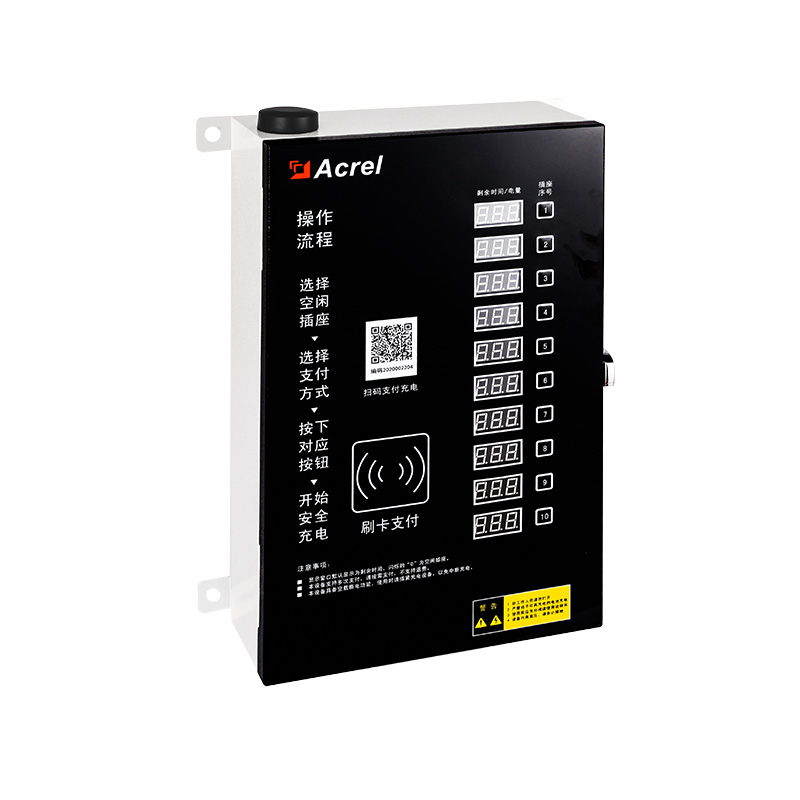

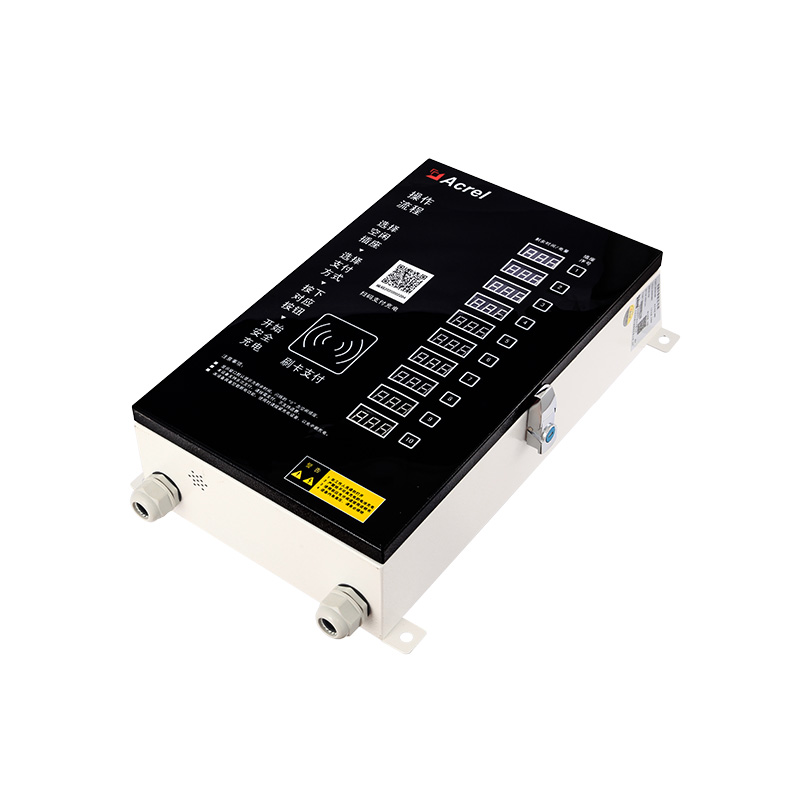

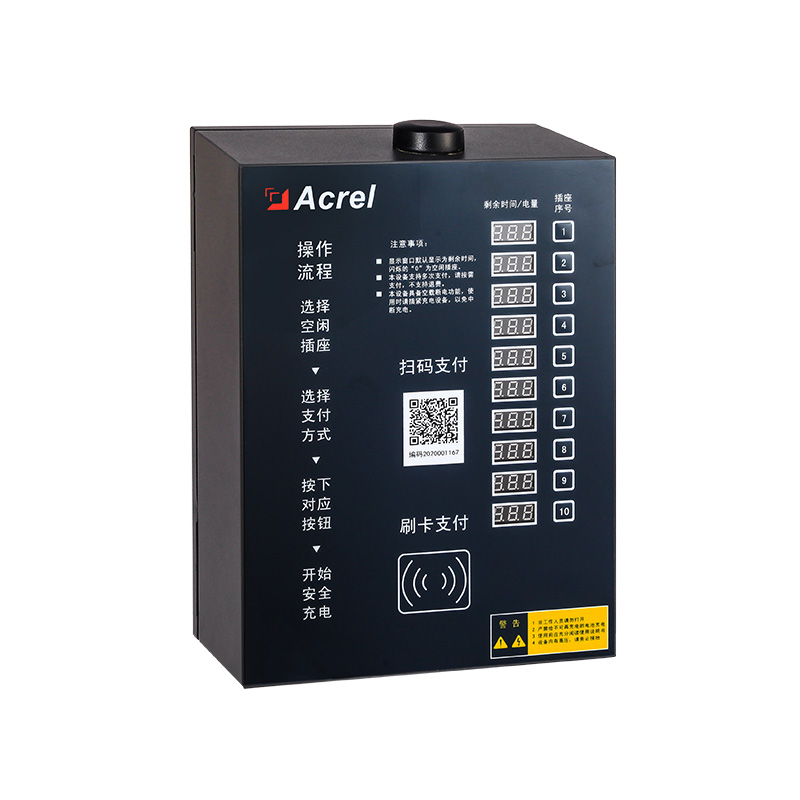

小区电动自行车充电桩ACX10A

分享: 0

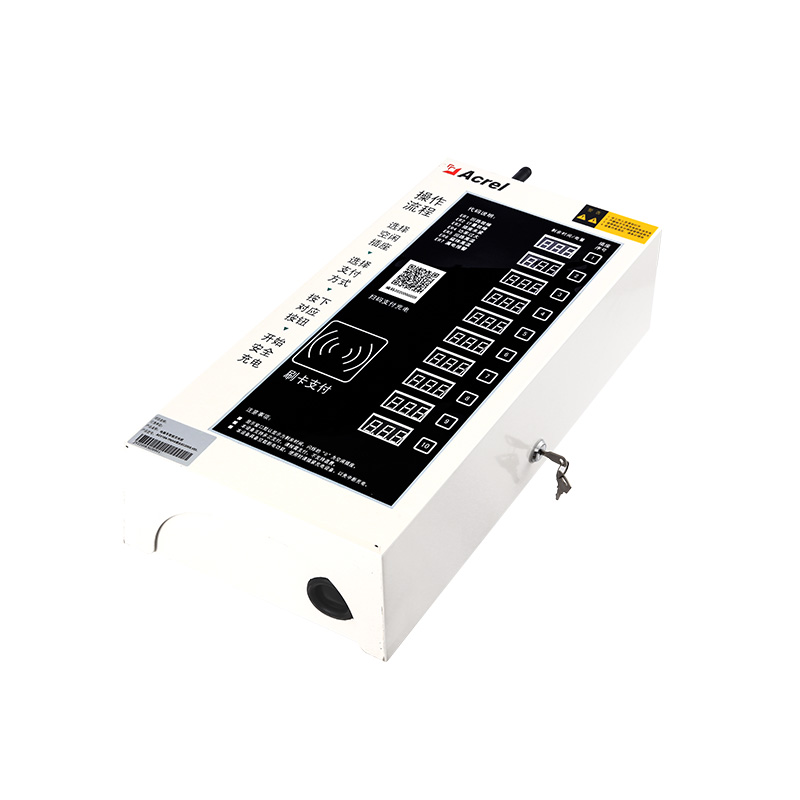

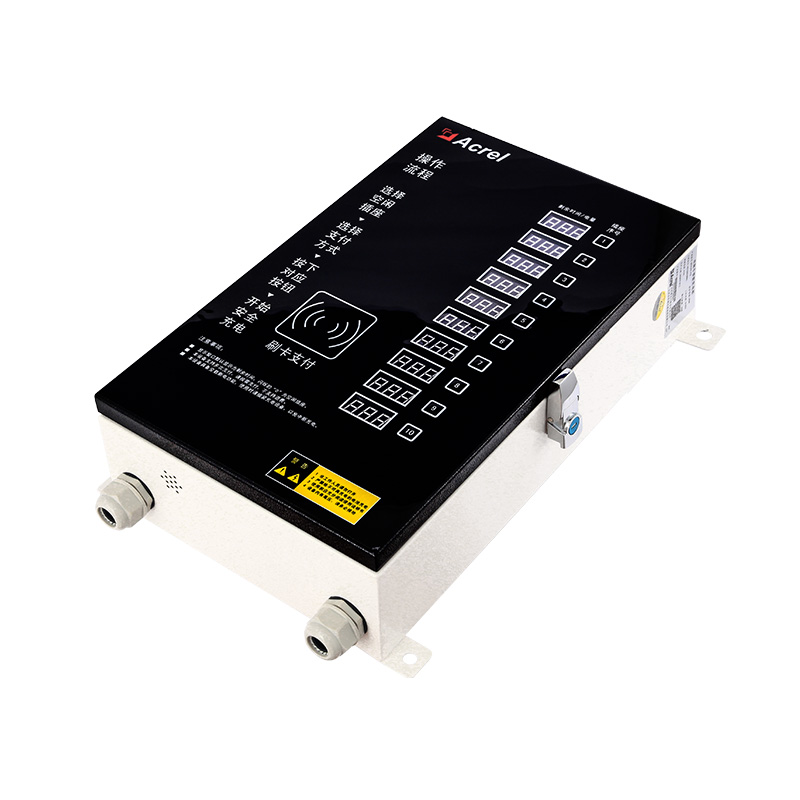

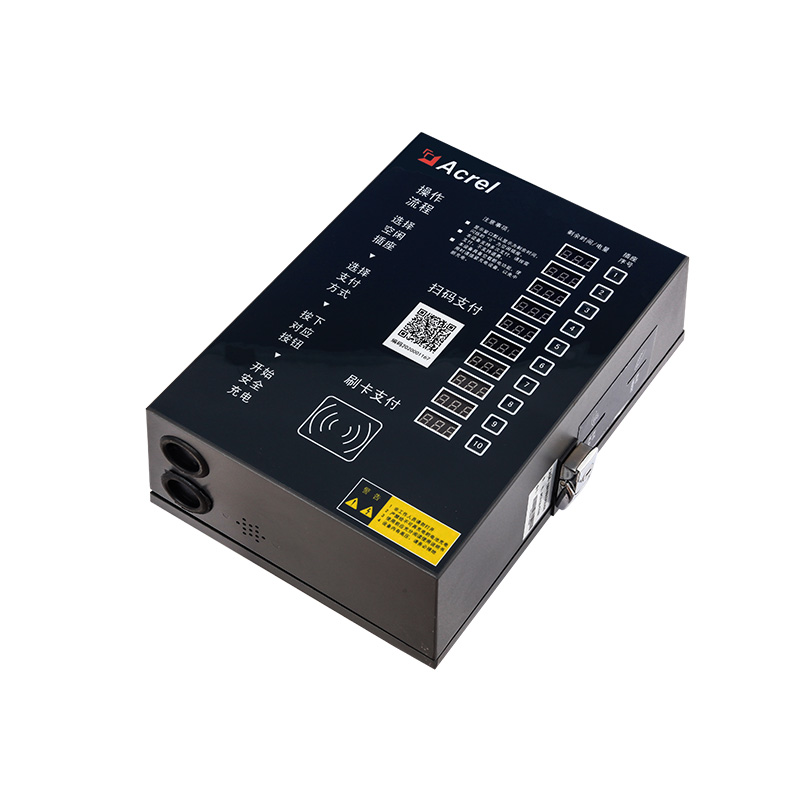

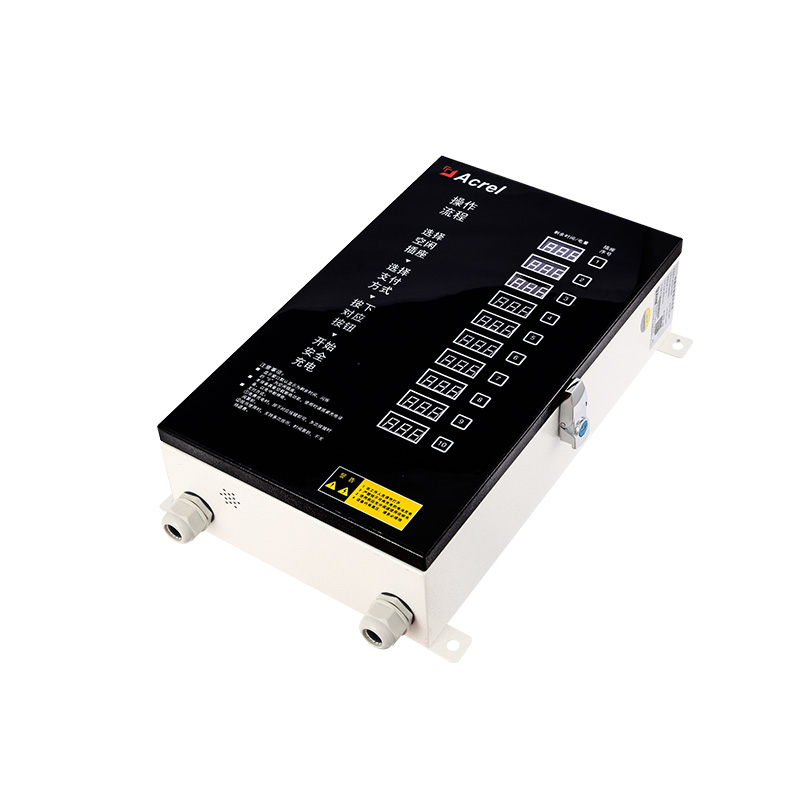

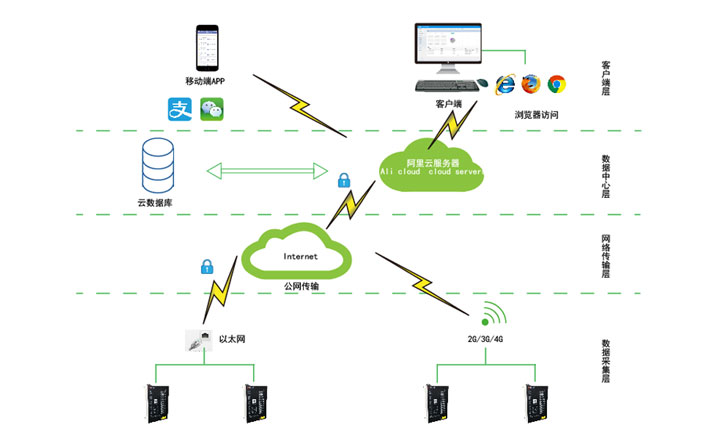

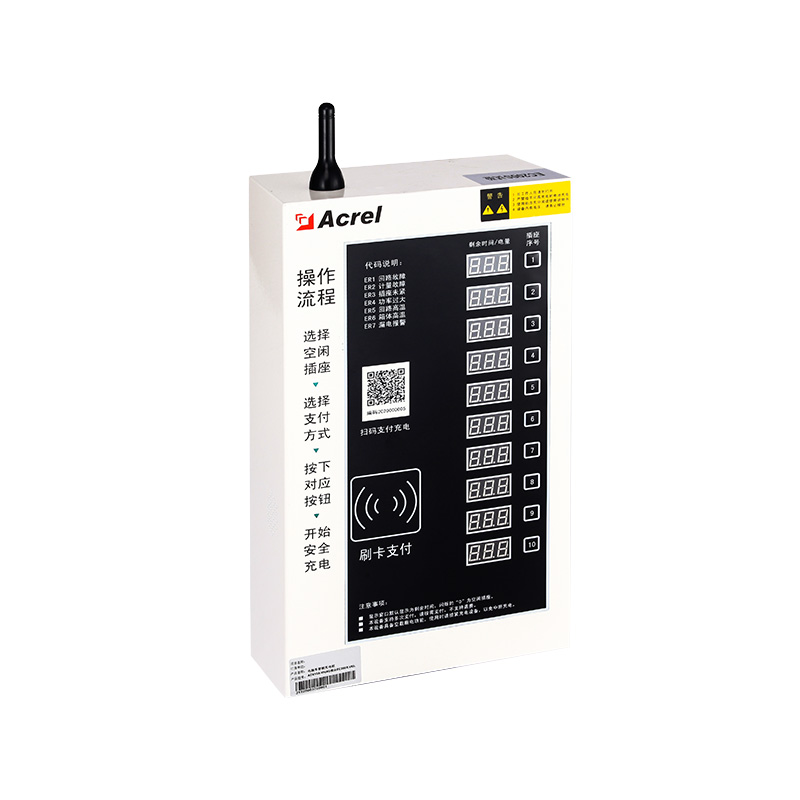

电瓶车智能充电桩是新一代电动自行车智能充电设备,具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置,该装置能通过电动自行车的车配充电器为电动自行车充电。支付方式可选择投币、刷卡、扫码使用,设备内部可引出10路出线至专用插座,通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。

  • 产品简介

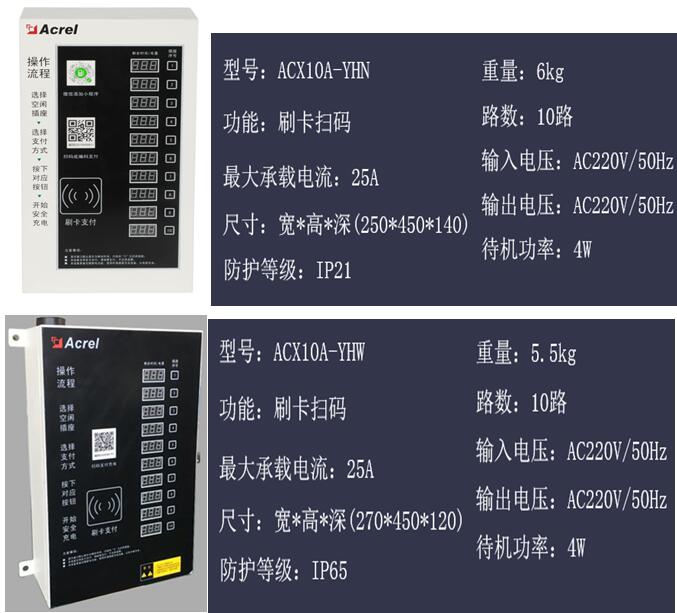

  • 技术参数

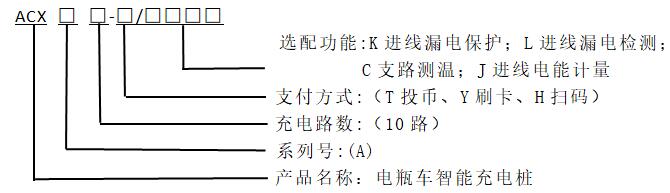

  • 产品选型
  • 外形尺寸
  • 产品报价

参考标准依据:
河南《DB41-T1539-2018》标准、《安科瑞ACX电瓶车智能充电箱企业标准》

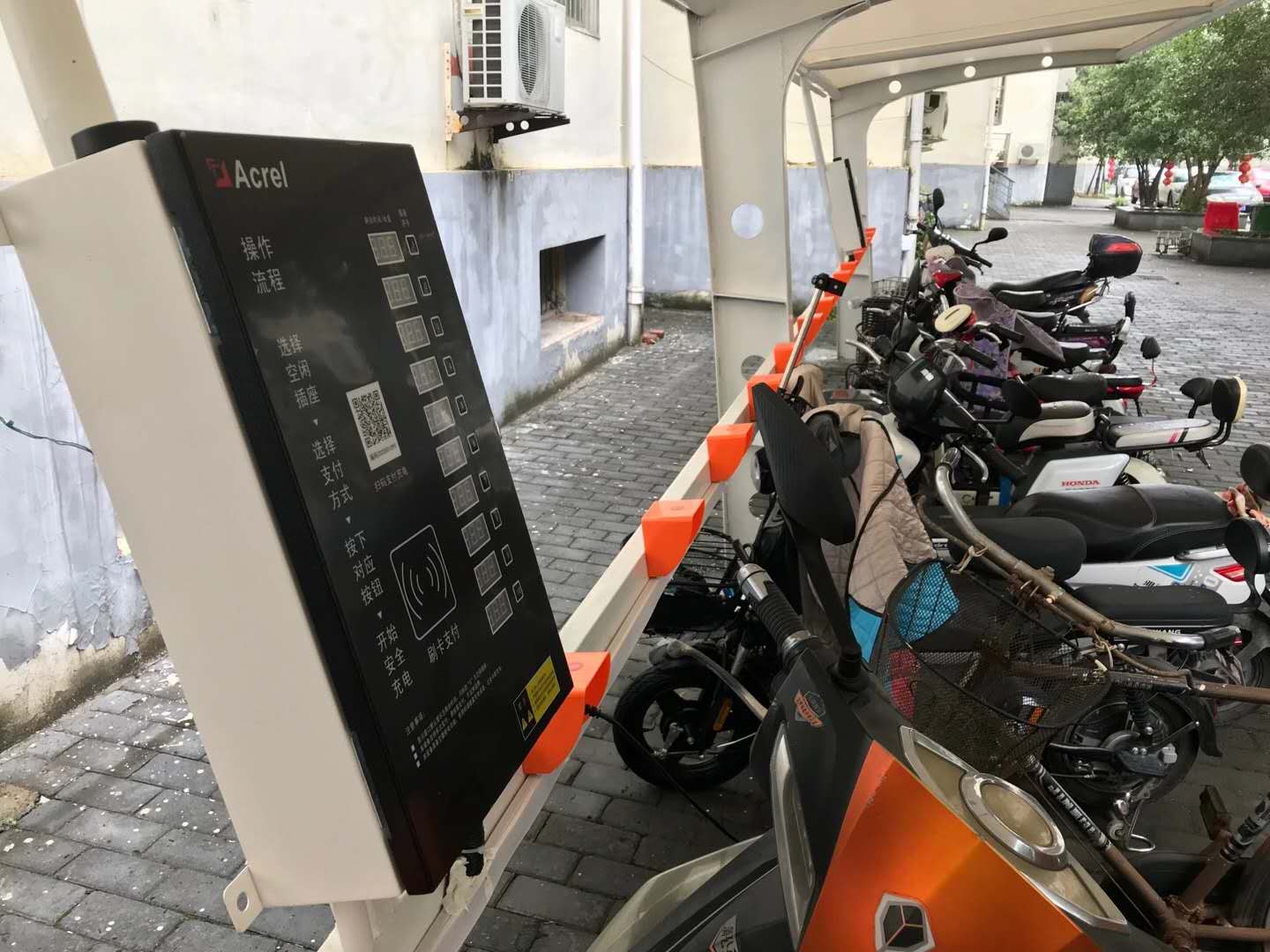

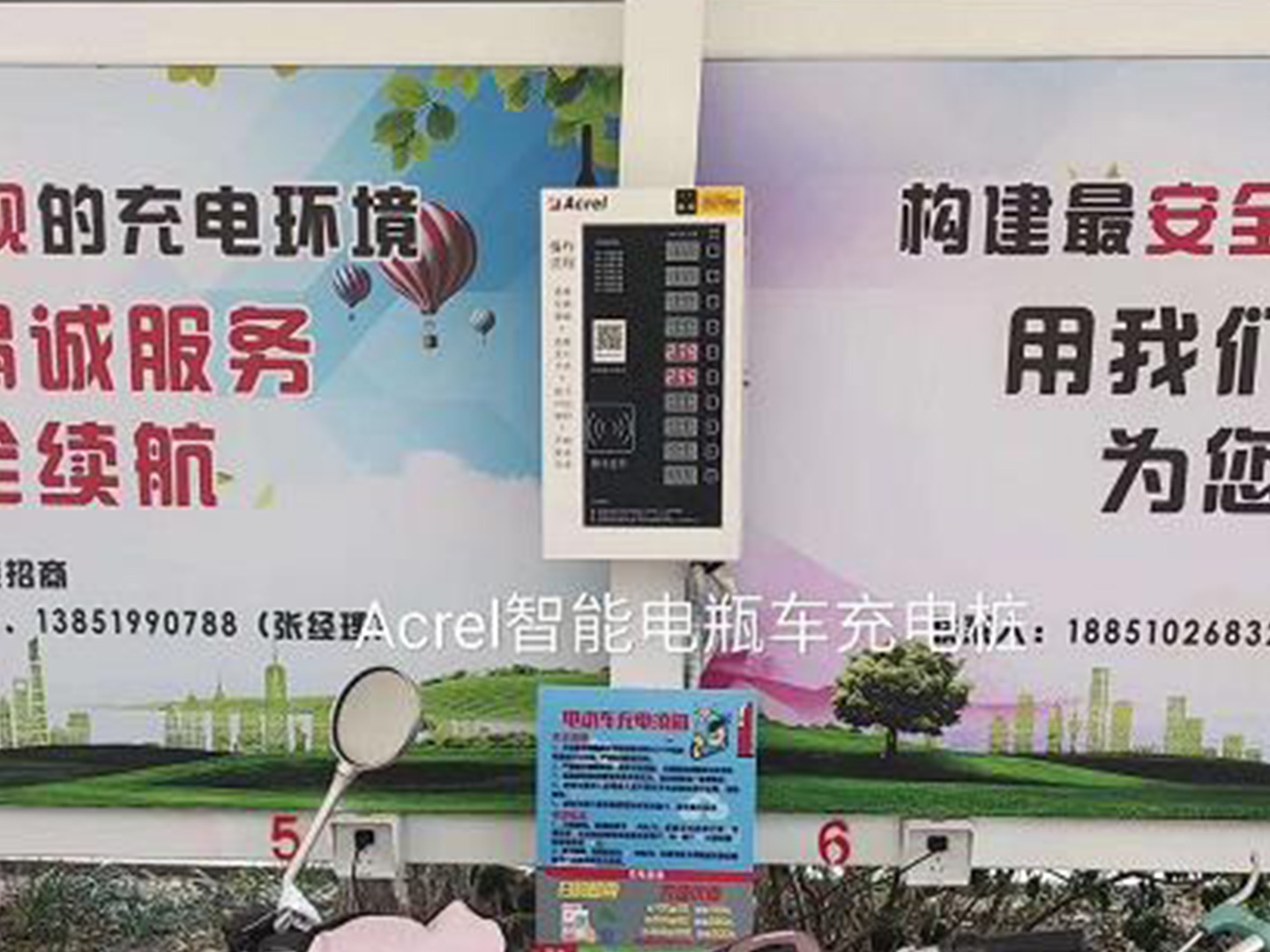

现场安装图片示意:


功能描述:
① 电瓶车智能充电桩最大可外接10路插座,每个插座只支持一台电瓶车通过车配充电器充电。
② 电瓶车智能充电桩可支持刷卡、扫码两种付费充电模式,具体设备支付功能以订货要求为准。扫码充电功能需与云平台联网后使用。
③ 电瓶车智能充电桩具备语音播报功能。
④ 电瓶车智能充电桩可以按时间或电量充电。
⑤ 功率识别,电瓶车智能充电桩具备检测大功率负载功能,可以设定功率报警值,达到报警值时会断开对应充电回路,防止用户私接插线板给多台电瓶车充电或大功率设备进行充电。出厂默认设定300W。
⑥ 电瓶车智能充电桩支持多次刷卡或扫码后,再按键充电的功能,充电时间将自动累加。出厂默认设定1次,即刷卡或扫码1次按键后,才能再次刷卡或扫码。
⑦ 电瓶车智能充电桩可开启免费充电功能
⑧ 故障回路识别,电瓶车智能充电桩可判断继电器故障或计量故障导致的故障回路,显示该回路故障信息,断开回路。
⑨ 断电记忆,当出现电网停电时,来电恢复后可继续使用剩余的时间充电。
⑩ 空载保护,用户拔掉充电器或充电器插头未插紧,若还有剩余时间或电量,则会发出报警,同时在已设定的一定时间内关闭该回路供电。
⑪ 充满自停,电瓶车充满电量后,若还有剩余时间或电量,则会发出报警,同时在已设定的一定时间内关闭该回路供电。
⑫ 短路保护,电瓶车智能充电桩每个出线回路均设置有熔断器保护,在发生短路意外时,会使熔断器熔断。
⑬ 箱内过温保护,也可根据需求设置夜间禁止充电时间。

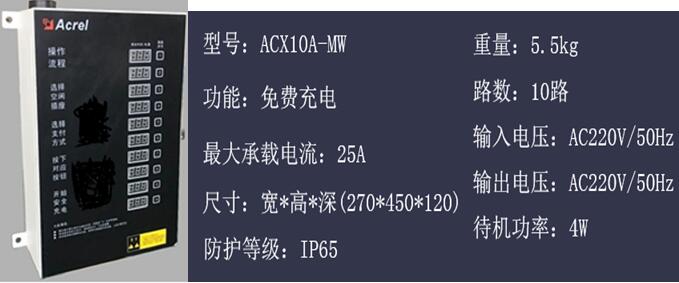

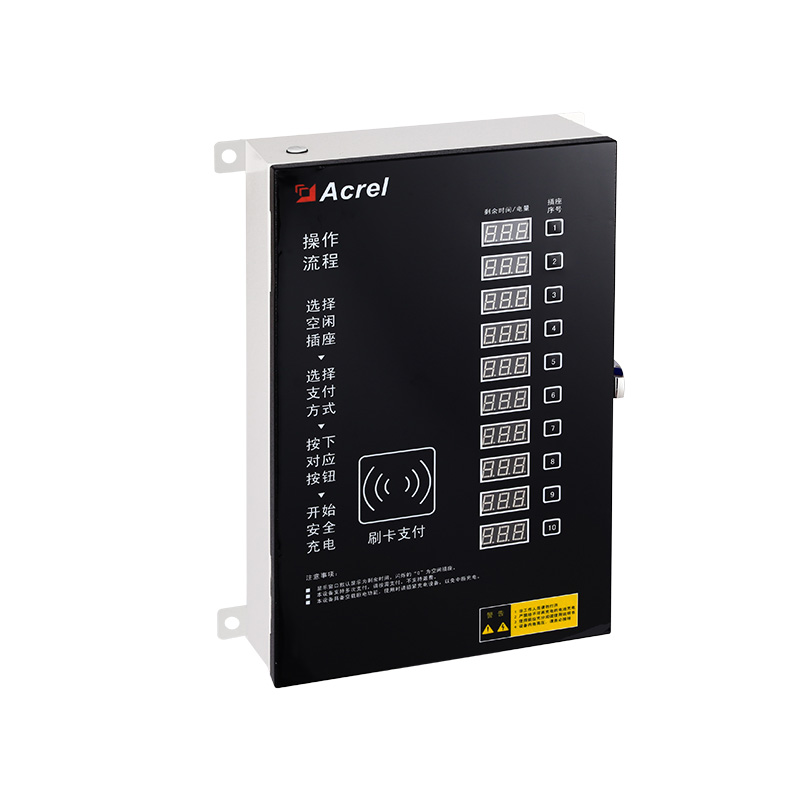

以上若为单刷卡,外观如上,型号为ACX10A-YW,面贴在免费型充电面贴基础上增加刷卡区域。其他参数一致。

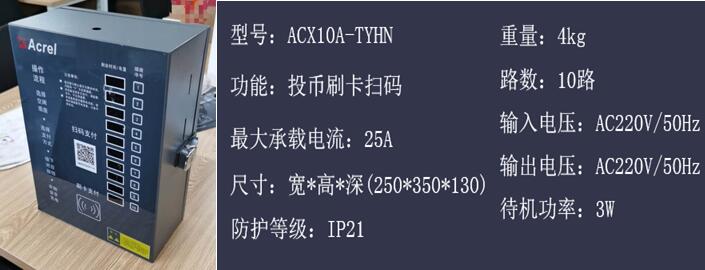

以上若为投币刷卡,面贴上无二维码区域,侧面无投币口,型号为ACX10A-TYN(投币刷卡),其他参数一致。
安装要求:
① 机箱后盖设计采用防盗内嵌式设计,后盖设有膨胀螺丝孔,如图(一)安装时在相应的墙体上打好6毫米膨胀螺丝将后盖固定在墙上,若安装在室外,应做好防雨雨棚。
② 根据一般电瓶车充电器电缆线的长度,其主机安装高度为箱底部距离地面100-130厘米,输出端口(插座)距离地面70-80厘米,每个端口(插座)之间的距离保持70-100厘米为宜。
③机器运行由一台主机和10个插座组成,从机器内出线端子排引出10路至现场插座,用电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。
③ 后盖安装孔示意,如图(一)所示,进出线接线示意,如下图(二)

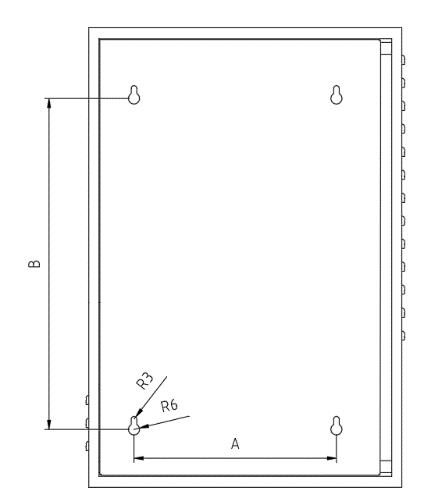

图(一)

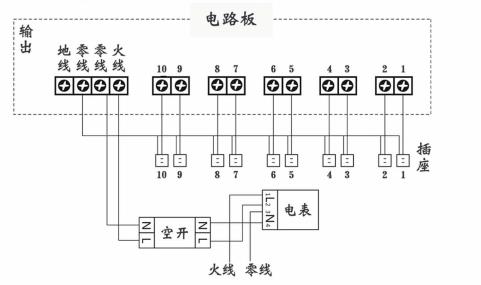

图(二)
